RU Более поздняя версия Mazda 626 1991-1998 г.в. и электросхемы на её оборудование. Двигатели, ставившиеся на серию GC, различаются по индексу. Самый распространенный — FE. Он включал целое семейство двигателей объемом 2 литра (точнее — 1998 куб. см), различавшихся количеством клапанов и системой питания. Так, в серии FE с 1983 по 1987-й г.г. выпускались двухлитровые карбюраторные движки без катализатора мощностью 101 л.с. (индекс 2000/FE). В 1986 г. индекс FE пополнился турбированным инжекторным двигателем 2.0i (FE-EGI) с катализатором и мощностью 120 л.с., ставившимся на пятидверные версии GT.
Обозначения цвета проводов
BLK – черный
YEL – желтый
GRN – зеленый
BLU – синий
RED – красный
WHT – белый
PNK – розовый
LT GRN – светло-зеленый
ORG – оранжевый
BRN – коричневый
VIO – фиолетовый
GRY – серый

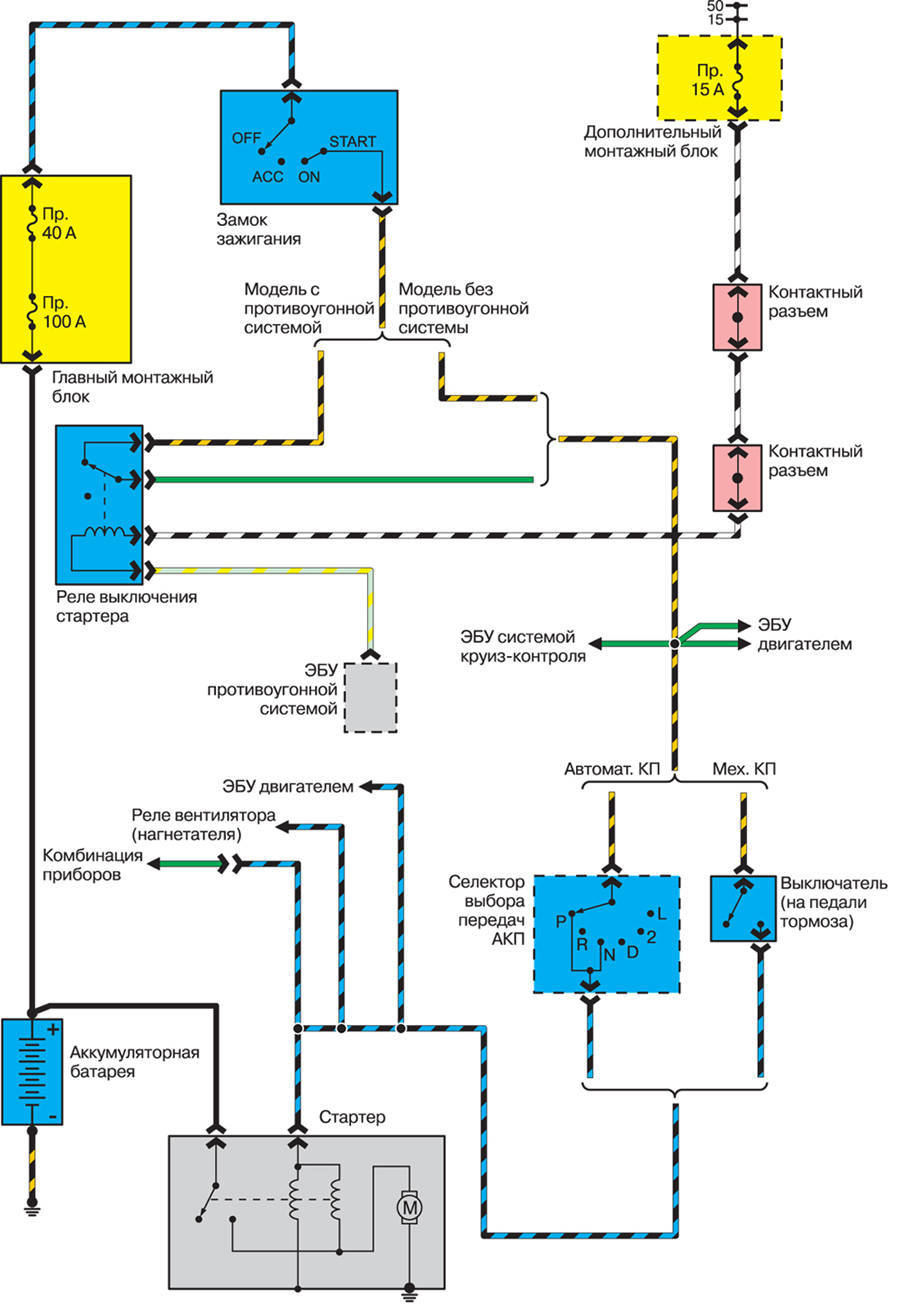

Схема системы запуска двигателя и подзарядки аккумулятора

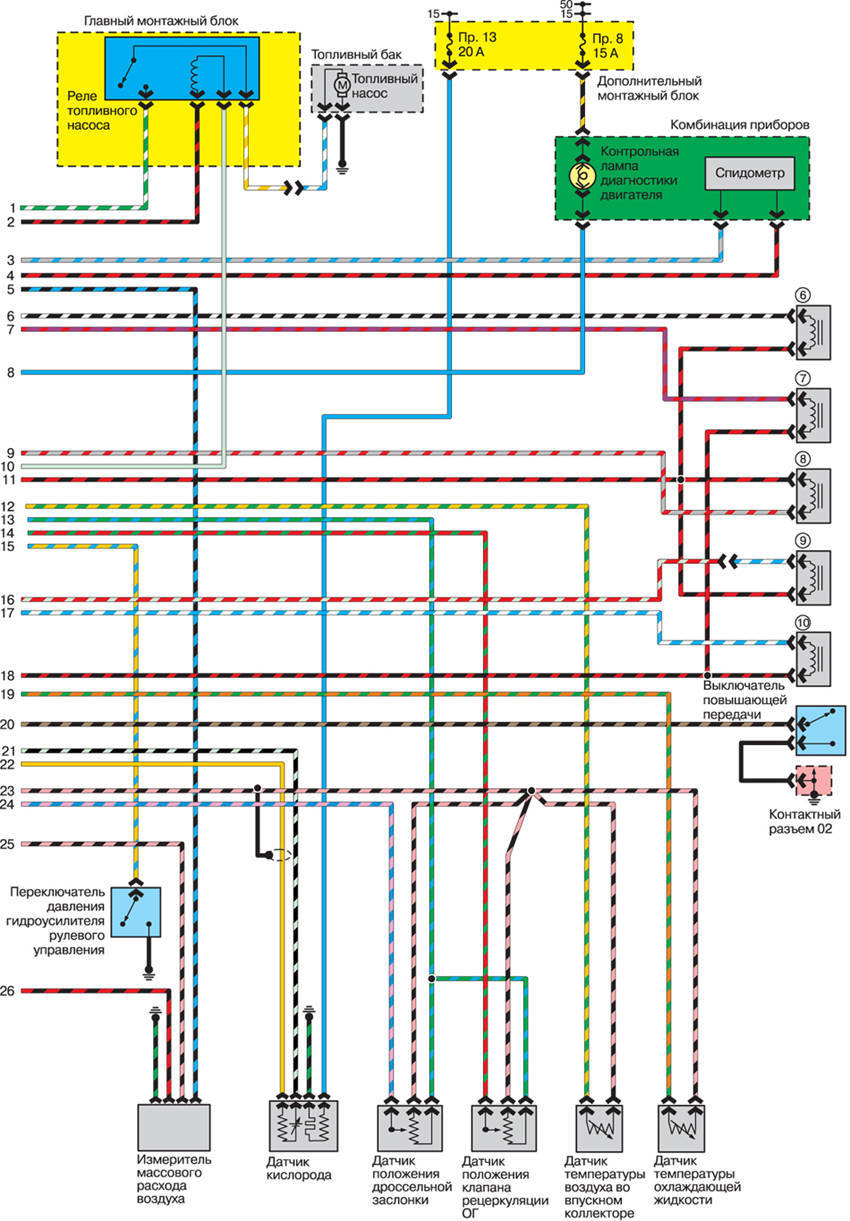

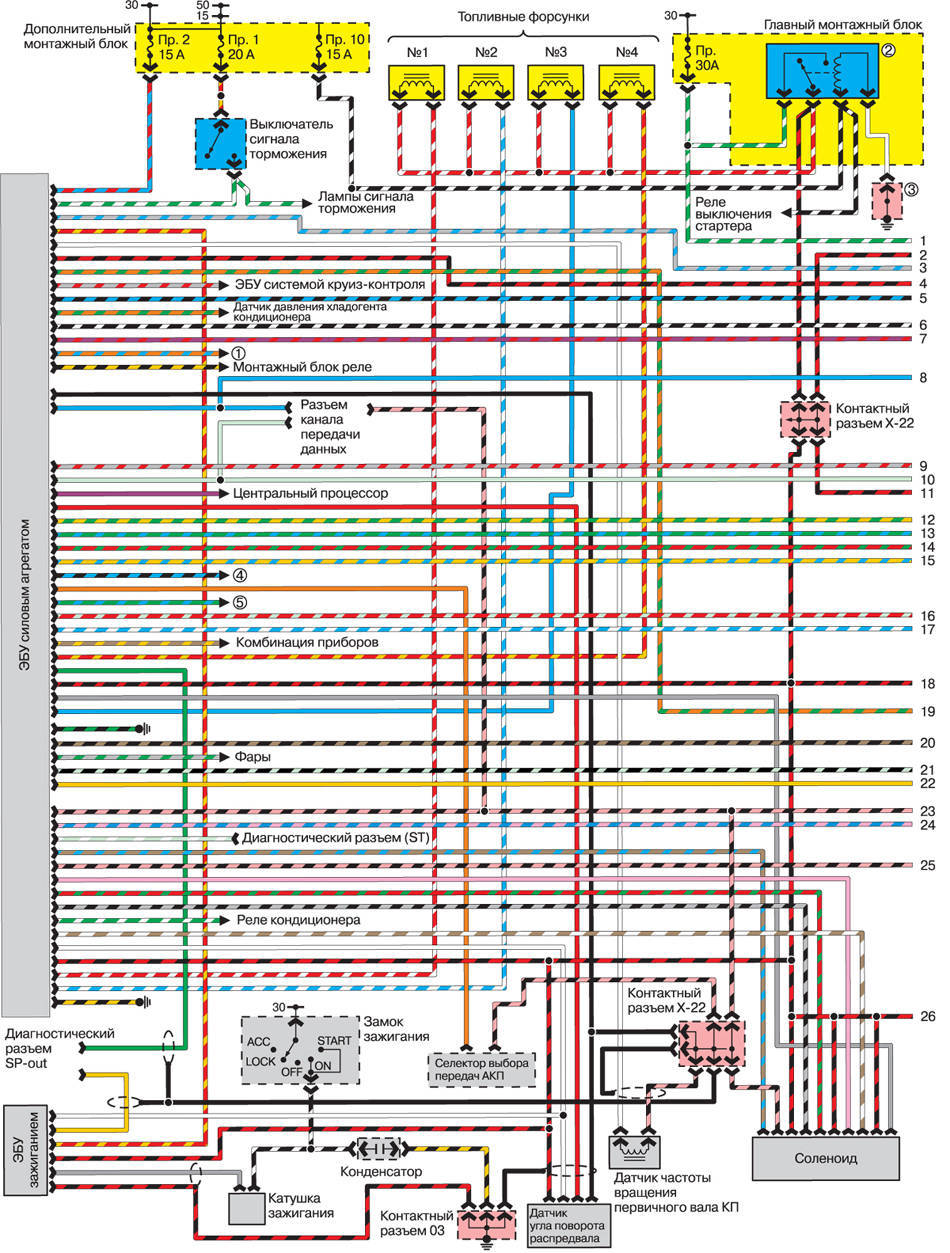

Система управления работой двигателя — электросхема
1. Реле вентилятора N1
2. Реле
3. Контактный разъем 01 4. Выключатель вентилятора
5. Реле вентилятора N2 и 3
6. Продувочный клапан
7. Вентиляционный клапан системы рециркуляции
8. Воздушный клапан системы холостого хода
9. Перепускной клапан
10.Вакуумный клапан системы рециркуляци

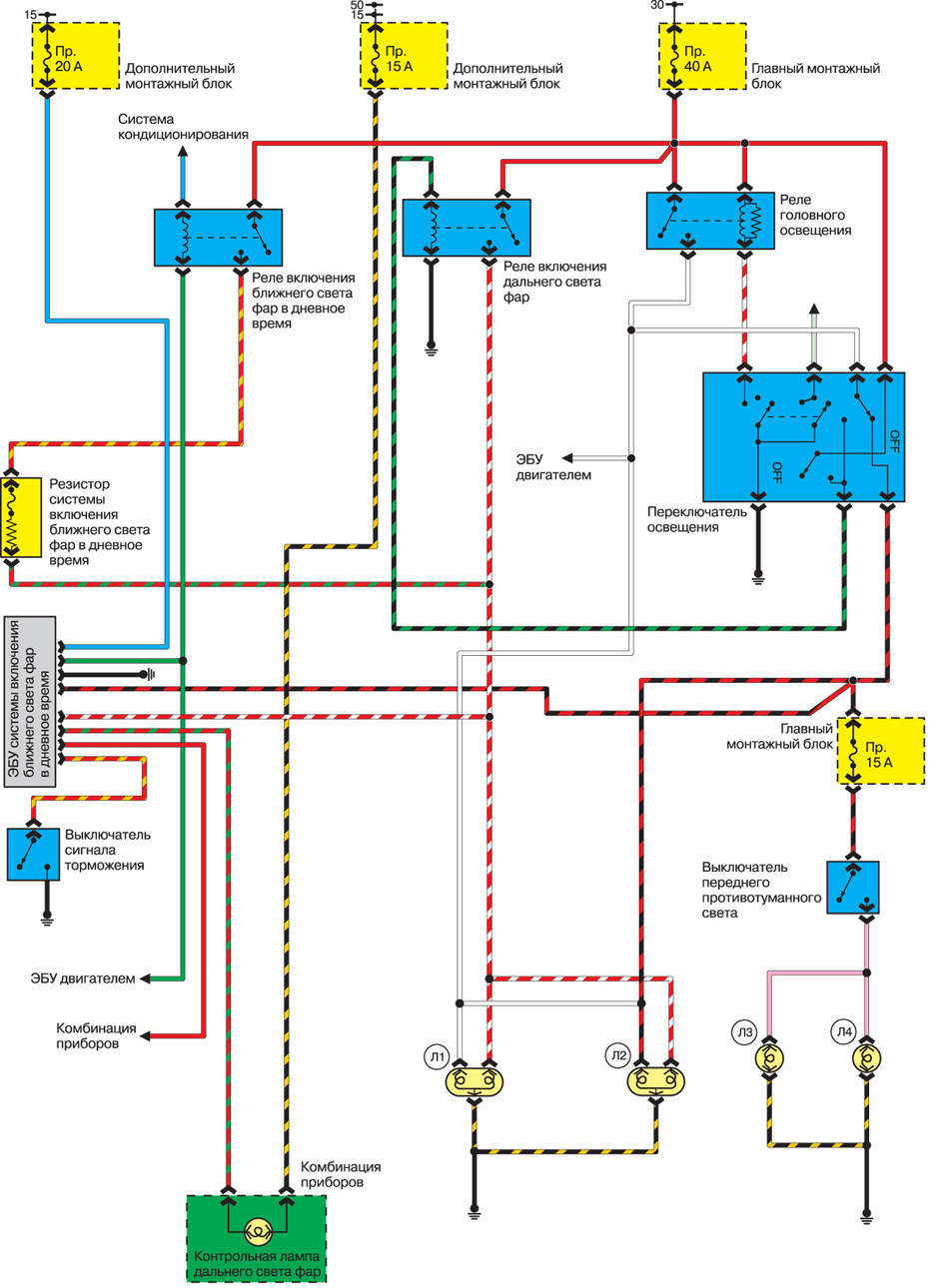

Фары головного света — схема на Mazda 626
Л1 – левая фара
Л2 – правая фара
Л3 – левый передний противотуманный фонарь
Л4 – правый передний противотуманный фонарь

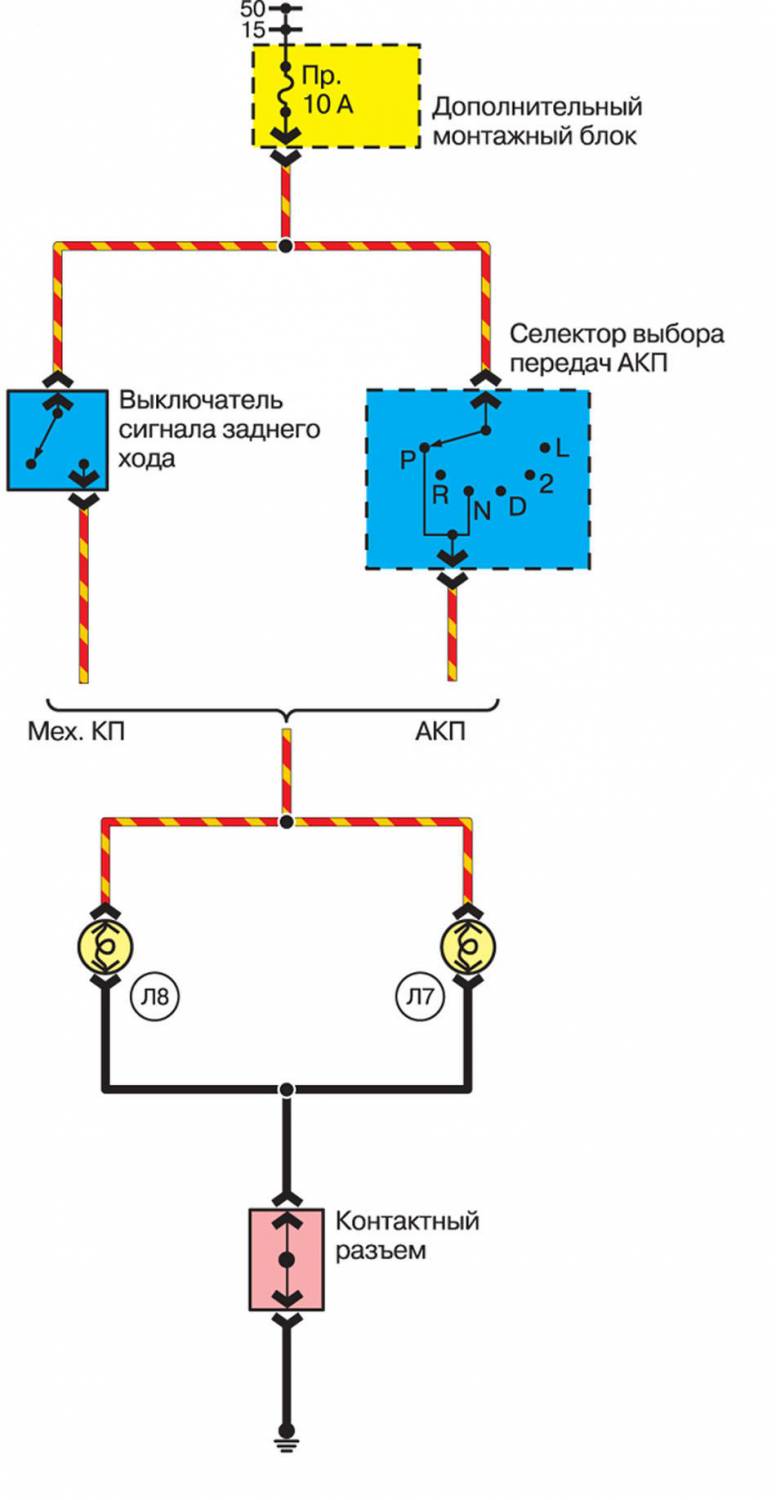

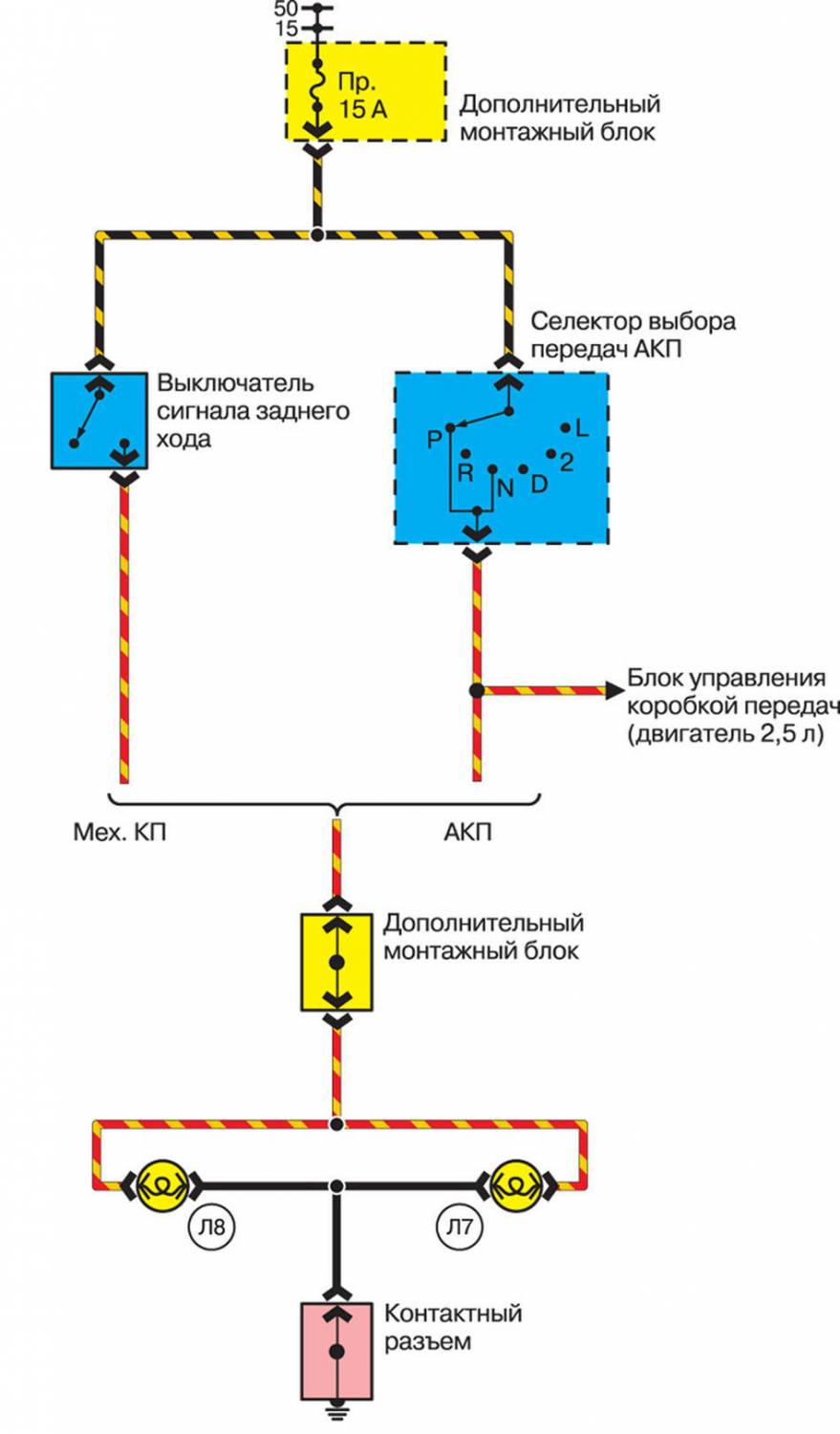

Фонари заднего хода — эл.схема на Мазда 626
Л7 – правый фонарь
Л8 – левый фонарь
Л7 – правый фонарь
Л8 – левый фонарь

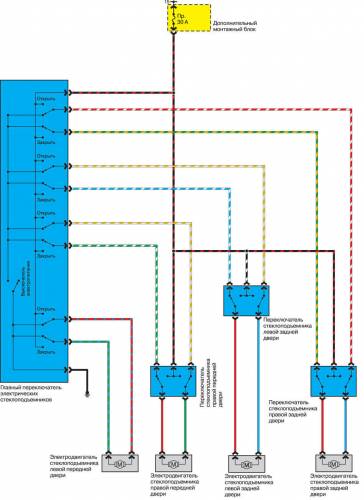

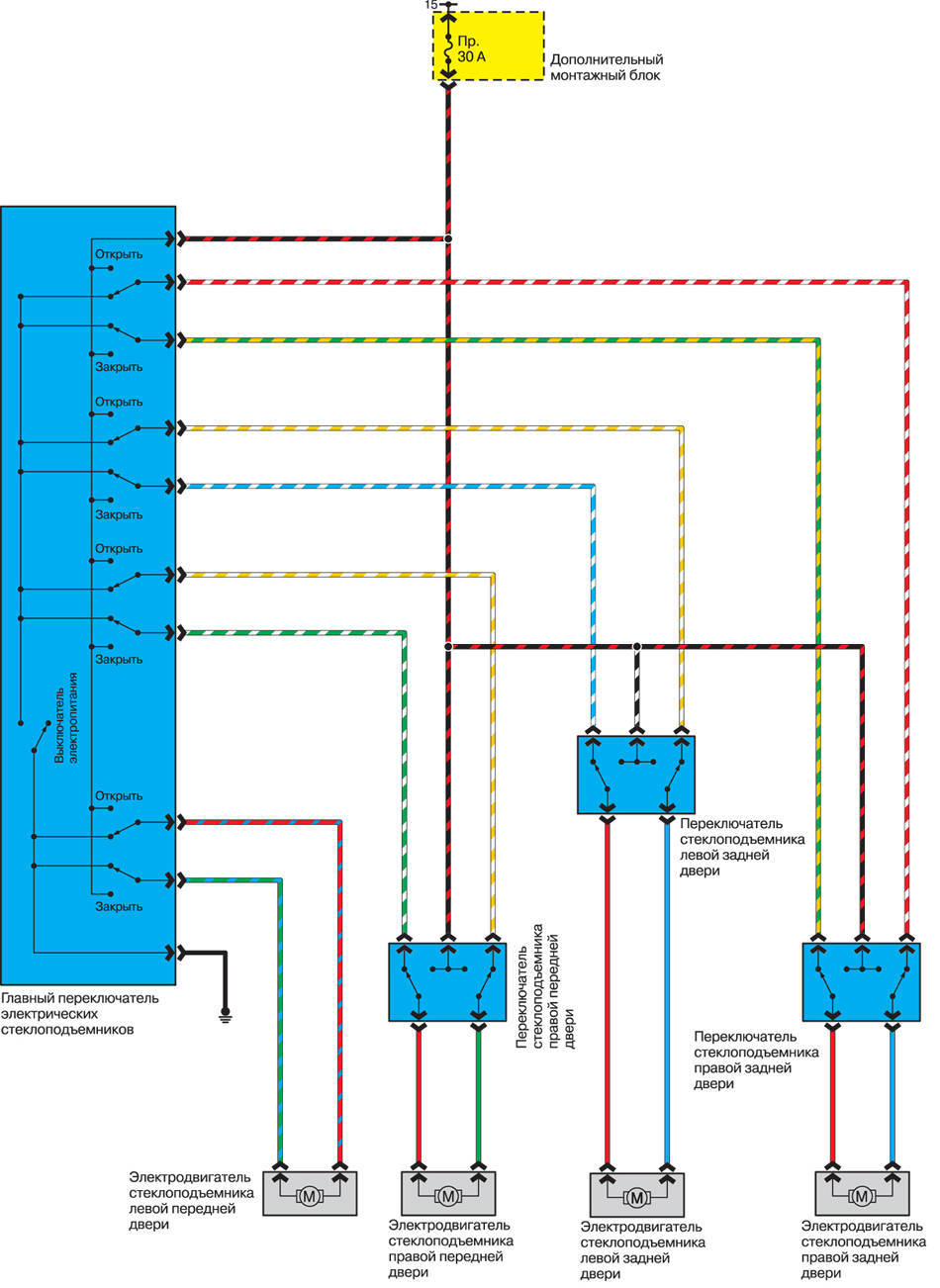

Эл.схема стеклоподъемника, на Mazda 626

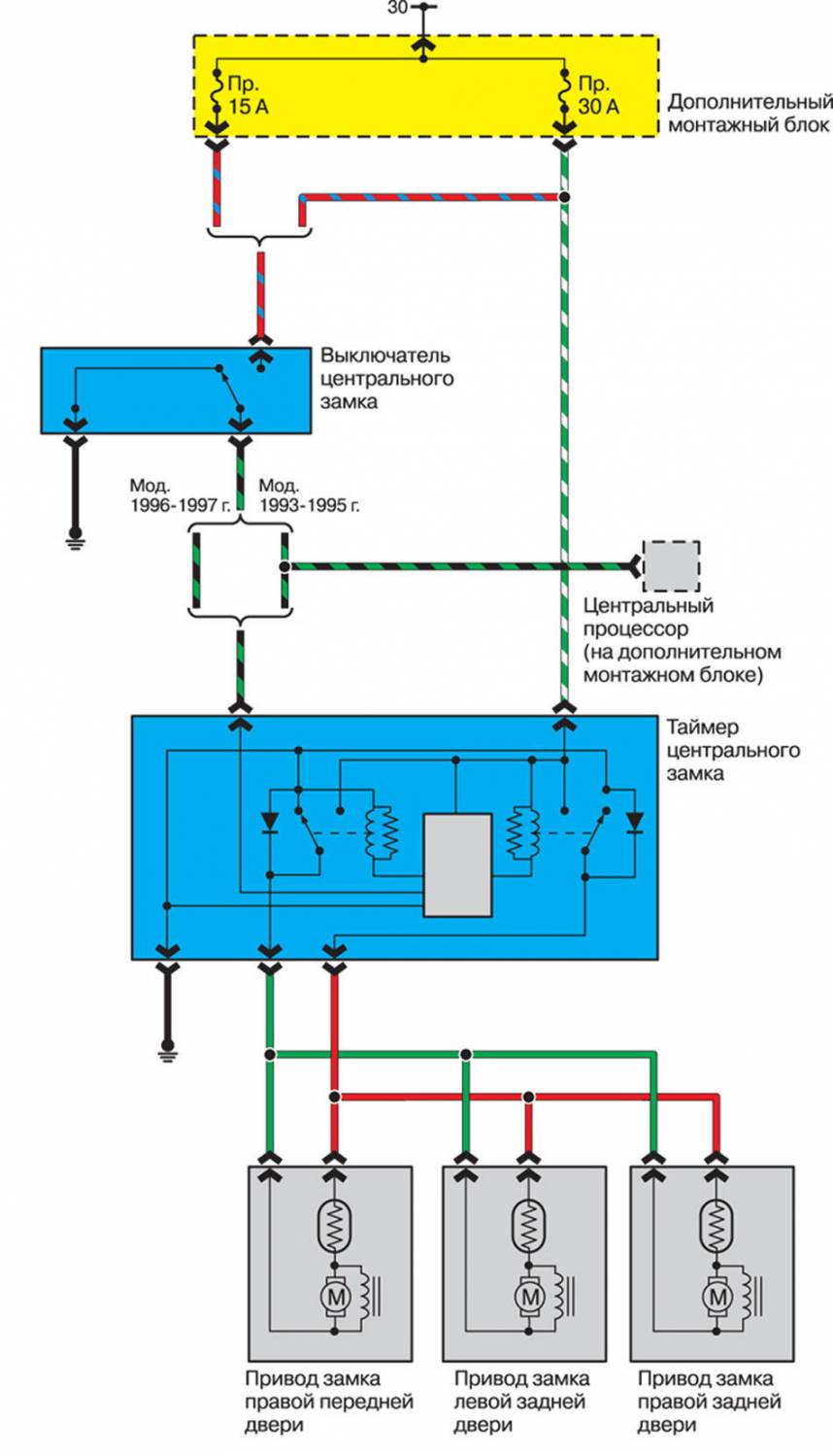

Центральный замок и система дистанционного управления — схема

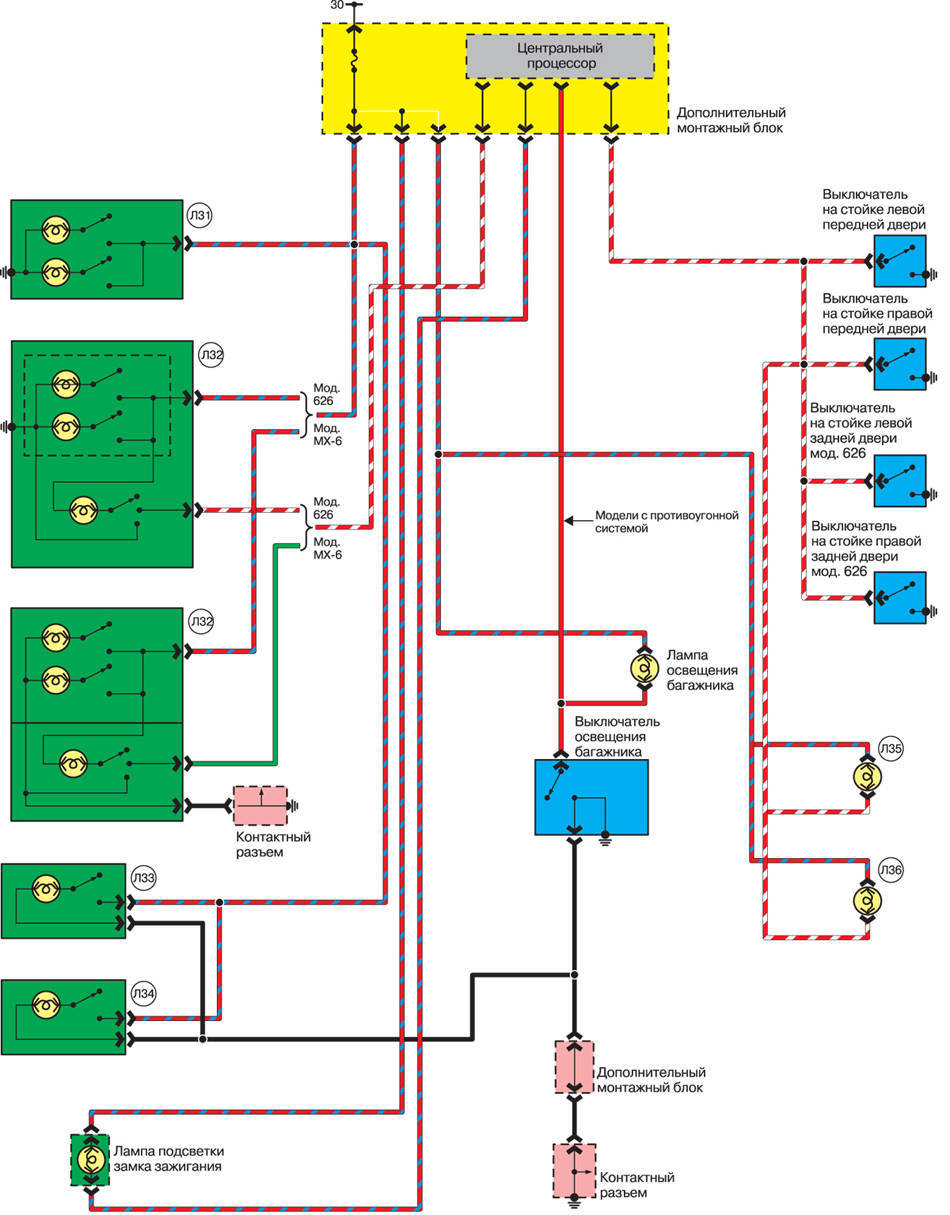

Схема системы освещения салона
Л31 – лампочки для чтения карт
Л32 – лампочки освещения салона
Л33 – лампочка освещения на правом козырьке
Л34 – лампочка освещения на левом козырьке
Л35 – лампочка освещения порожка левой передней двери
Л36 – лампочка освещения порожка правой передней двери

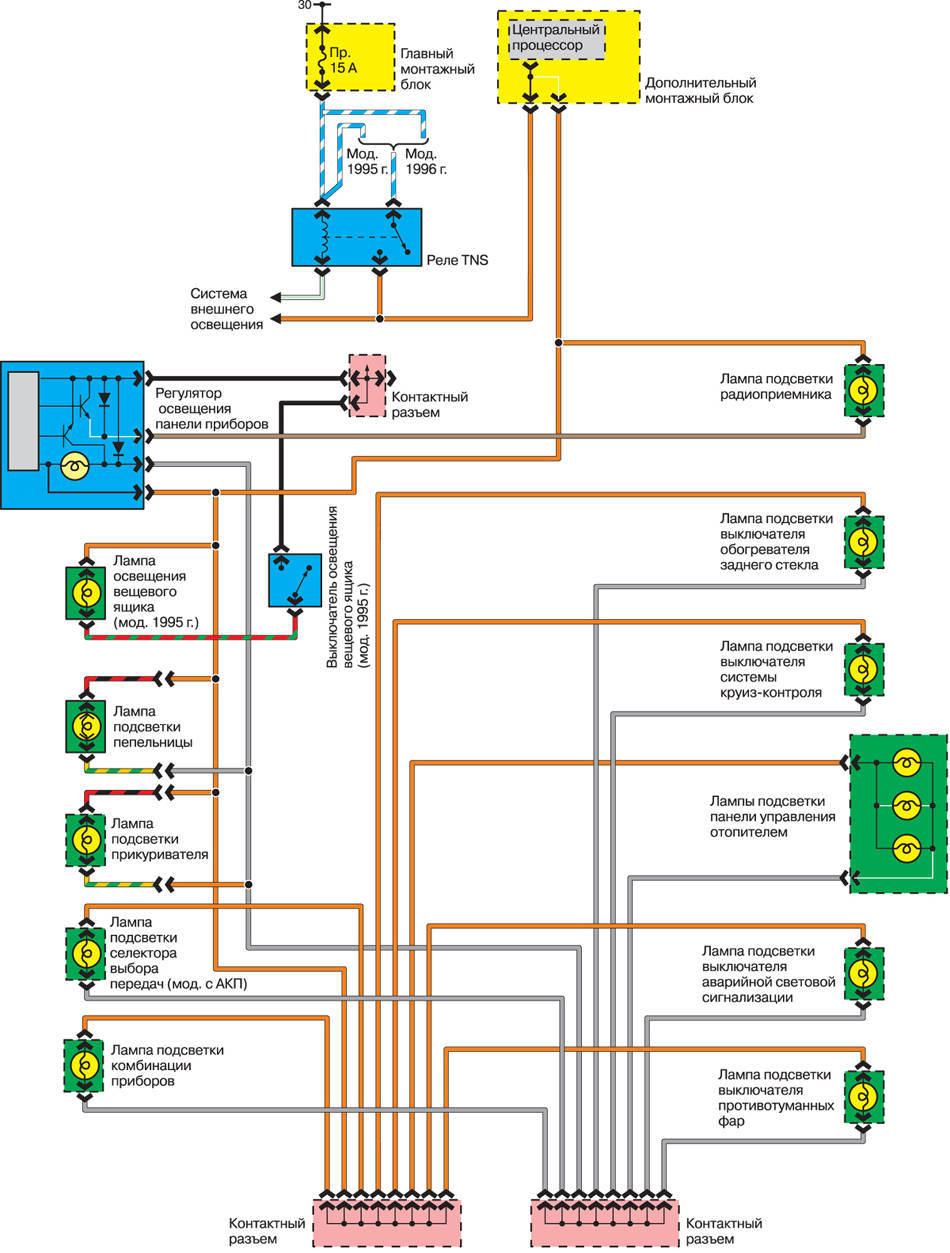

Внутренние осветительные приборы — схема

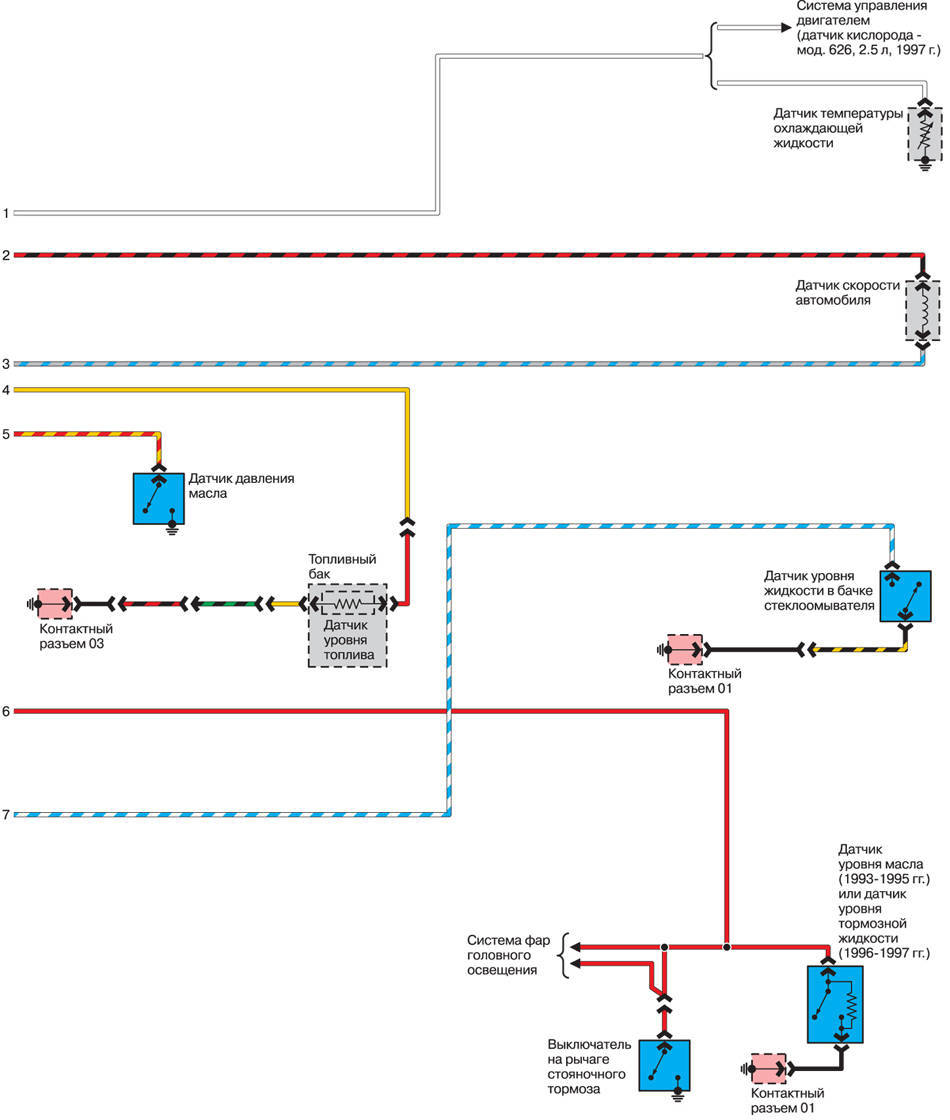

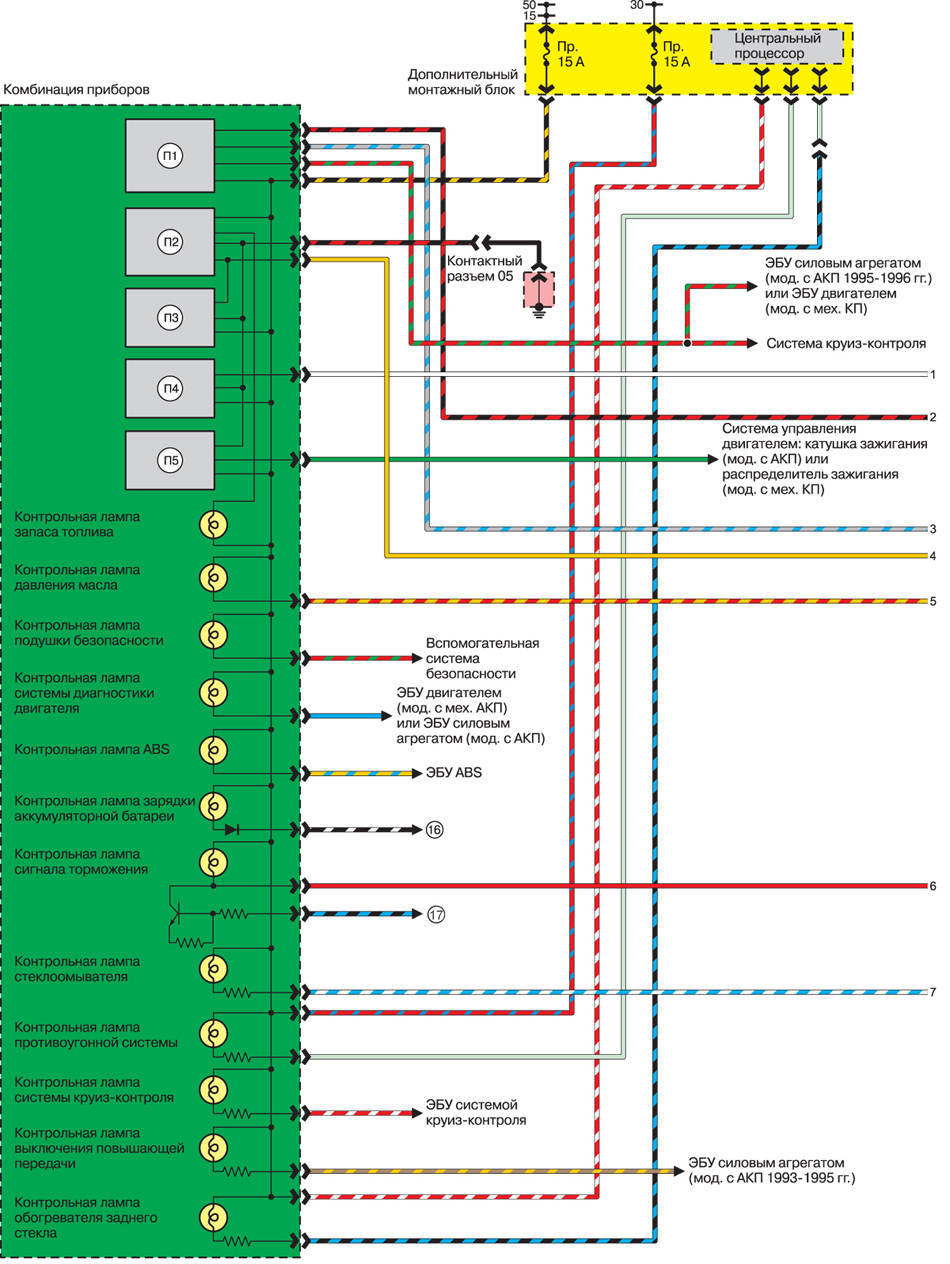

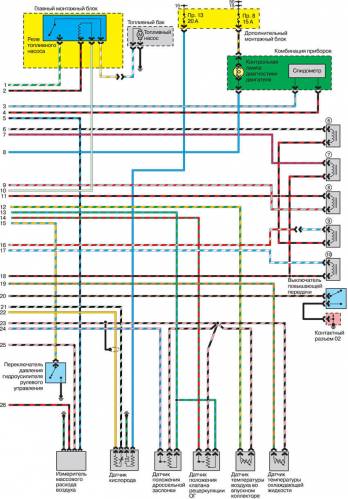

Датчики приборного щитка и сигнальные лампочки — эл.схема на Mazda 626
П1 – спидометр
П2 – сигнальная лампочка низкого уровня топлива
П3 – датчик уровня топлива
П4 – датчик температуры охлаждающей жидкости
П5 – тахометр
16 – генератор
17 – датчик передач

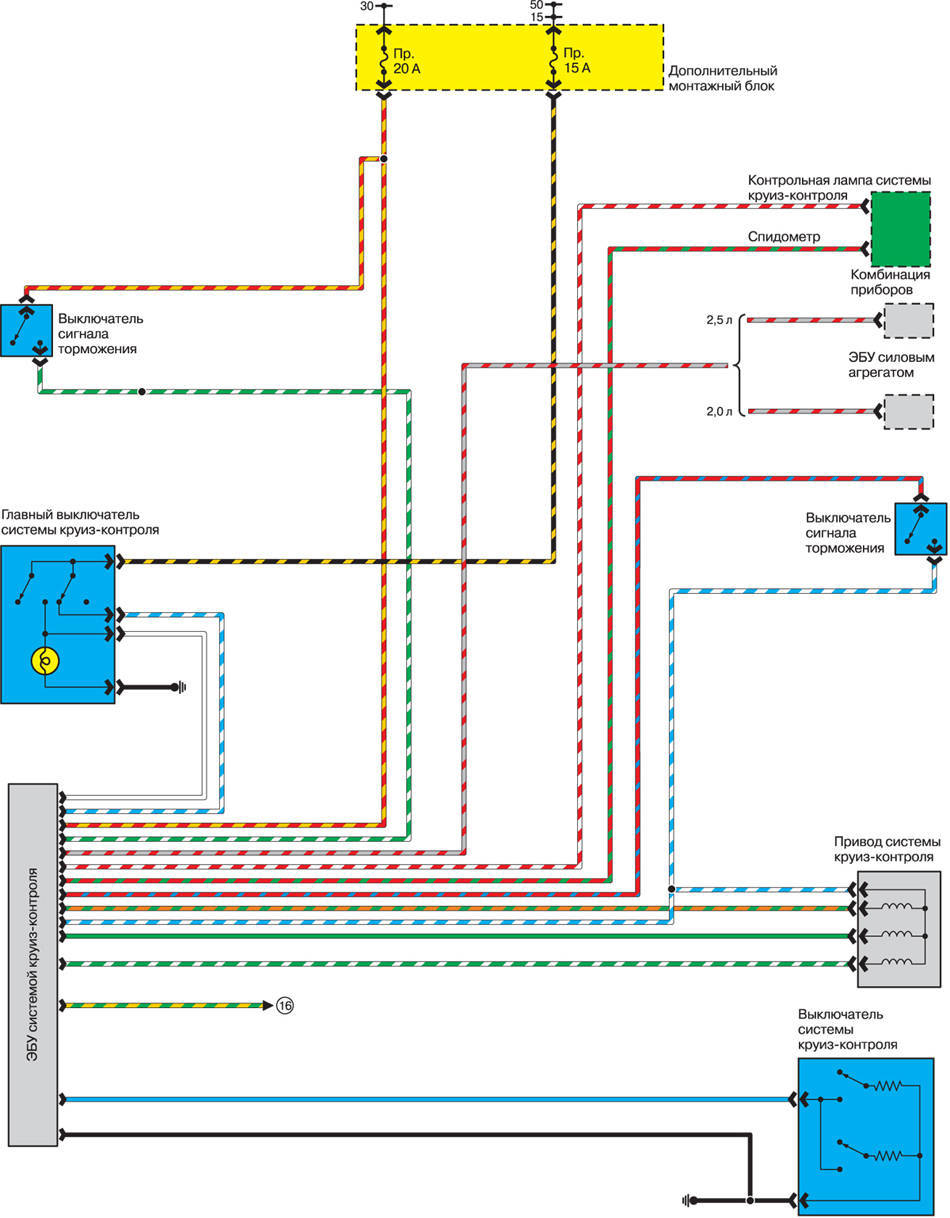

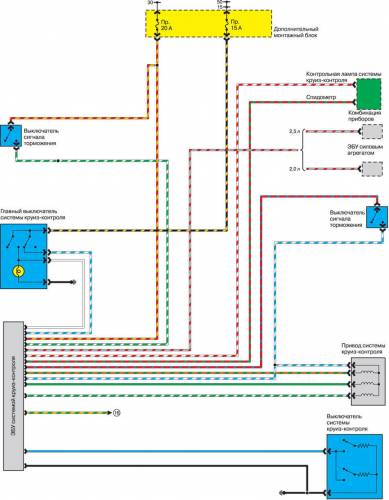

Схема системы круиз-контроля
16. Датчик передач

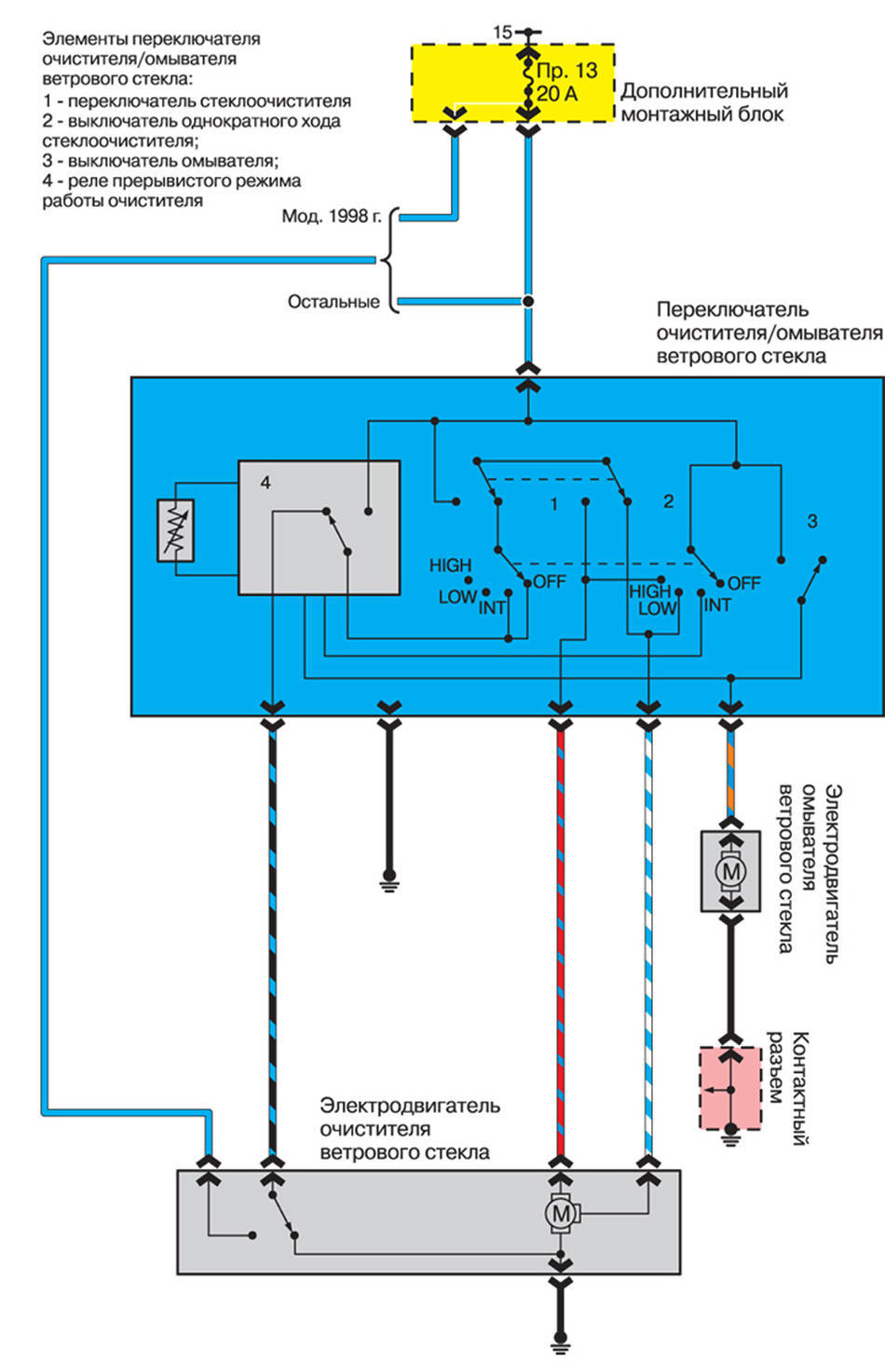

Стеклоочистители и омыватели лобового стекла — эл.схема

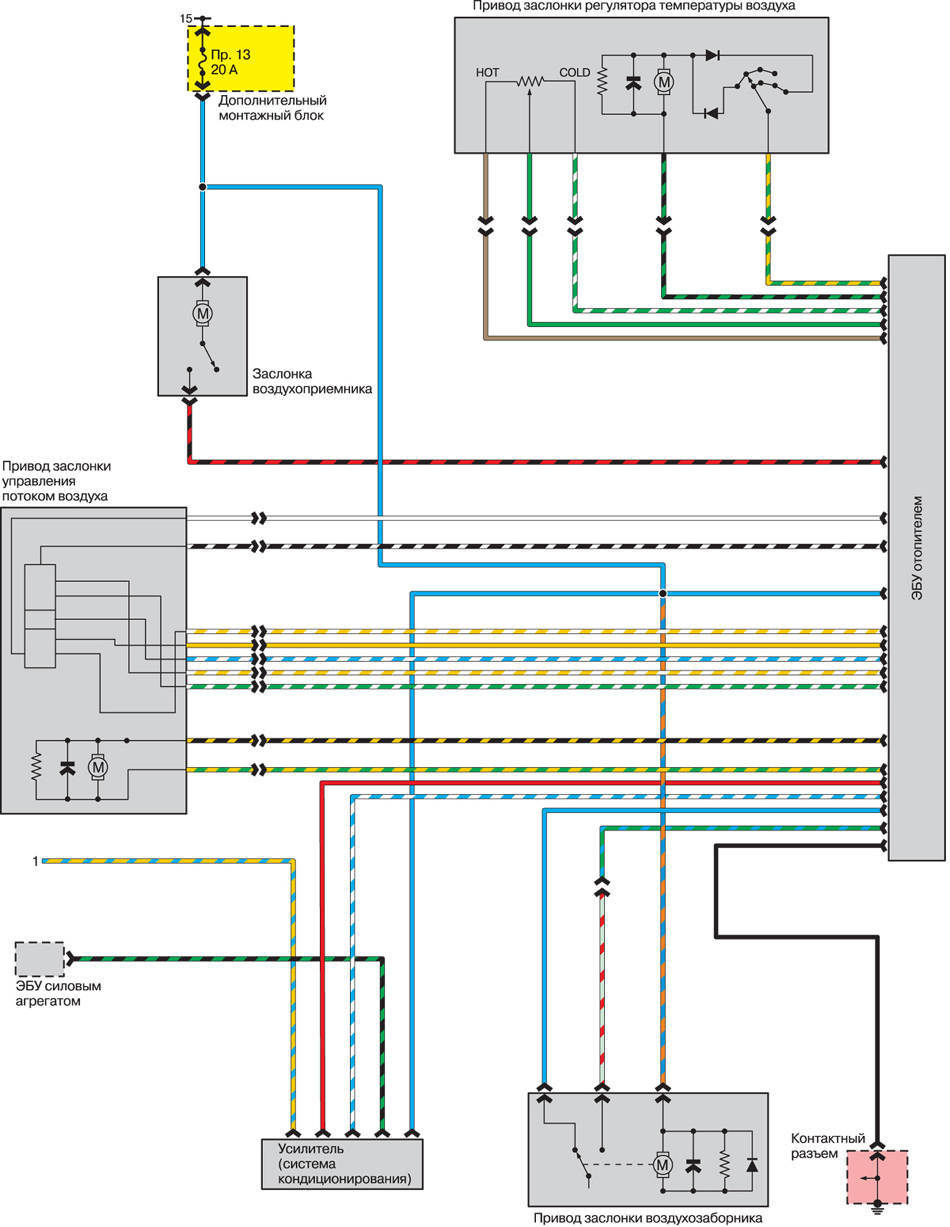

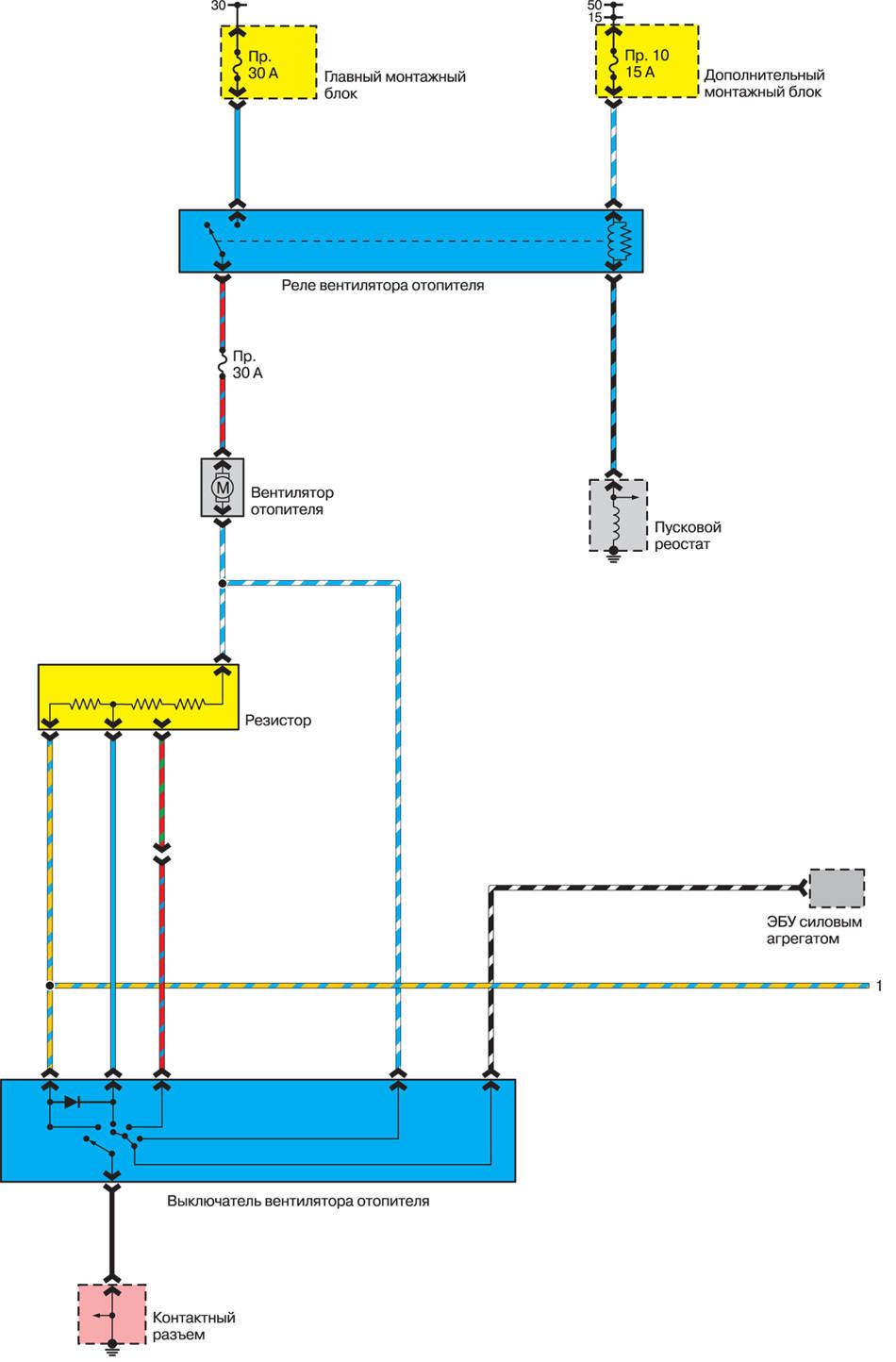

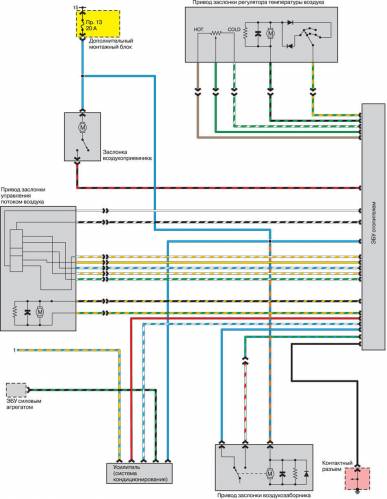

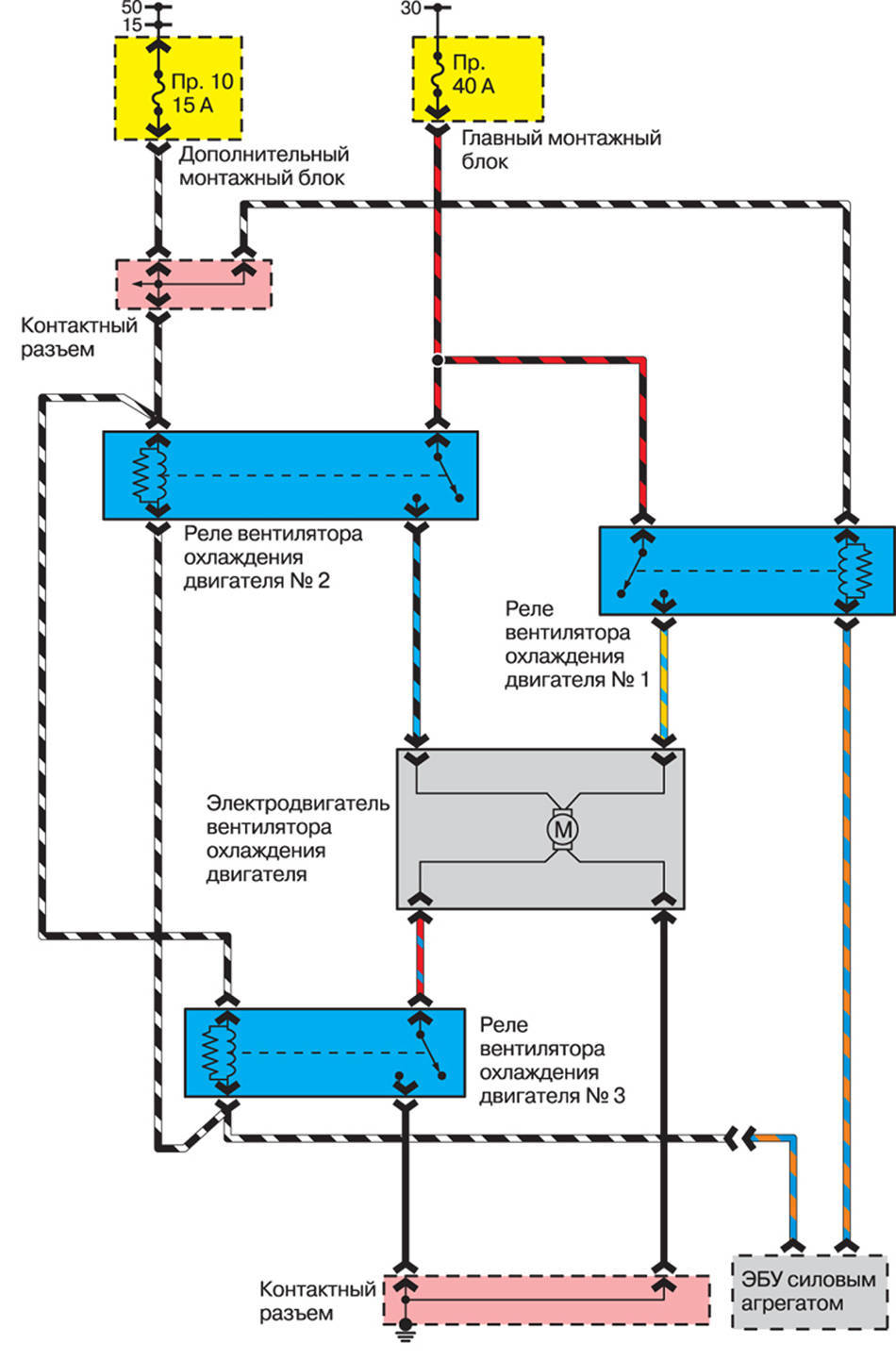

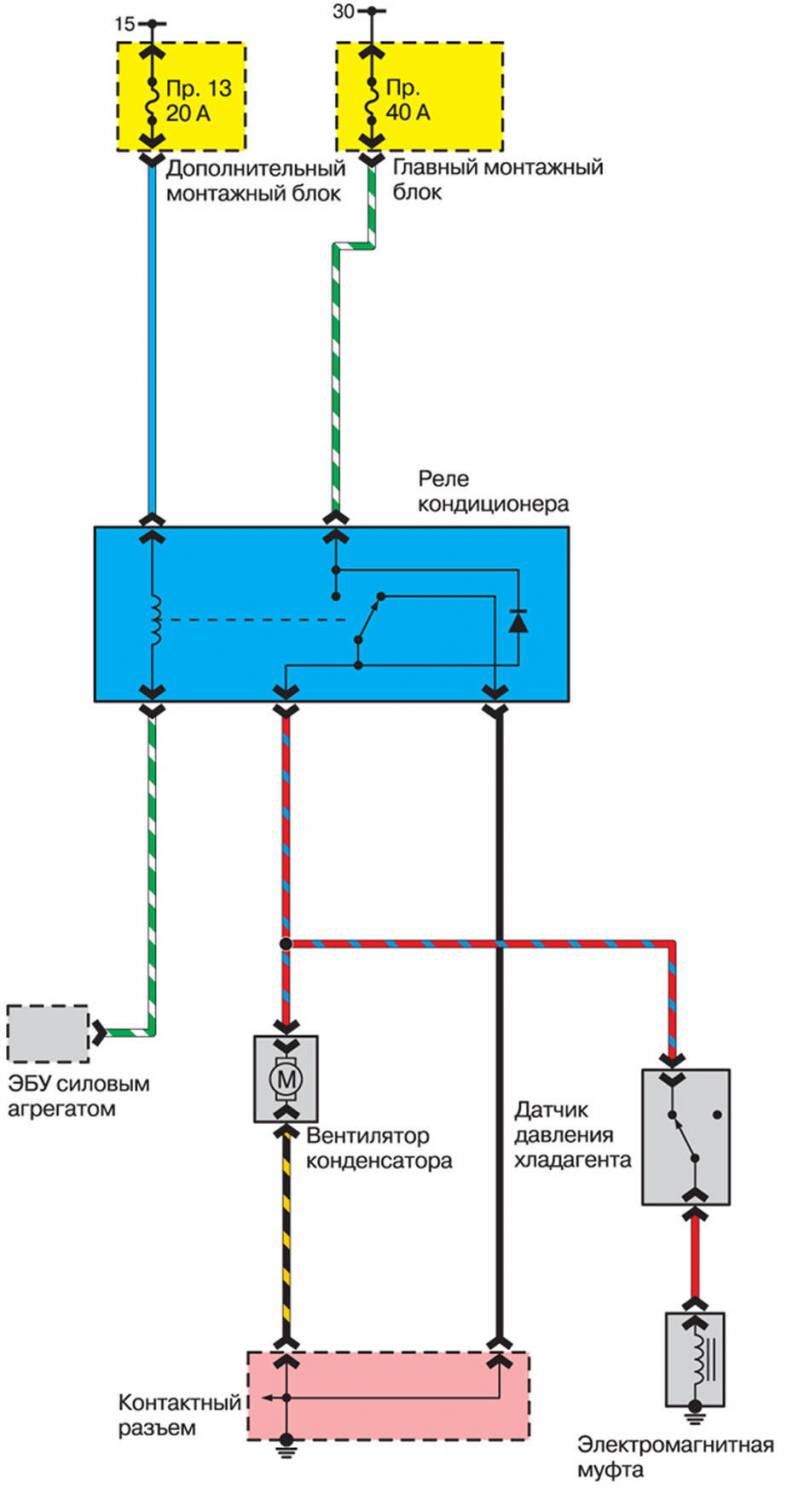

Печка и кондиционер (включая вентилятор охлаждения двигателя) — схема на Мазда 626

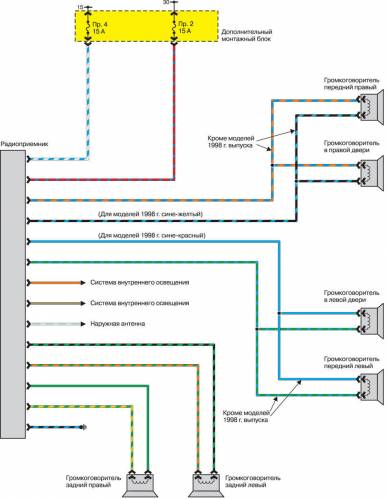

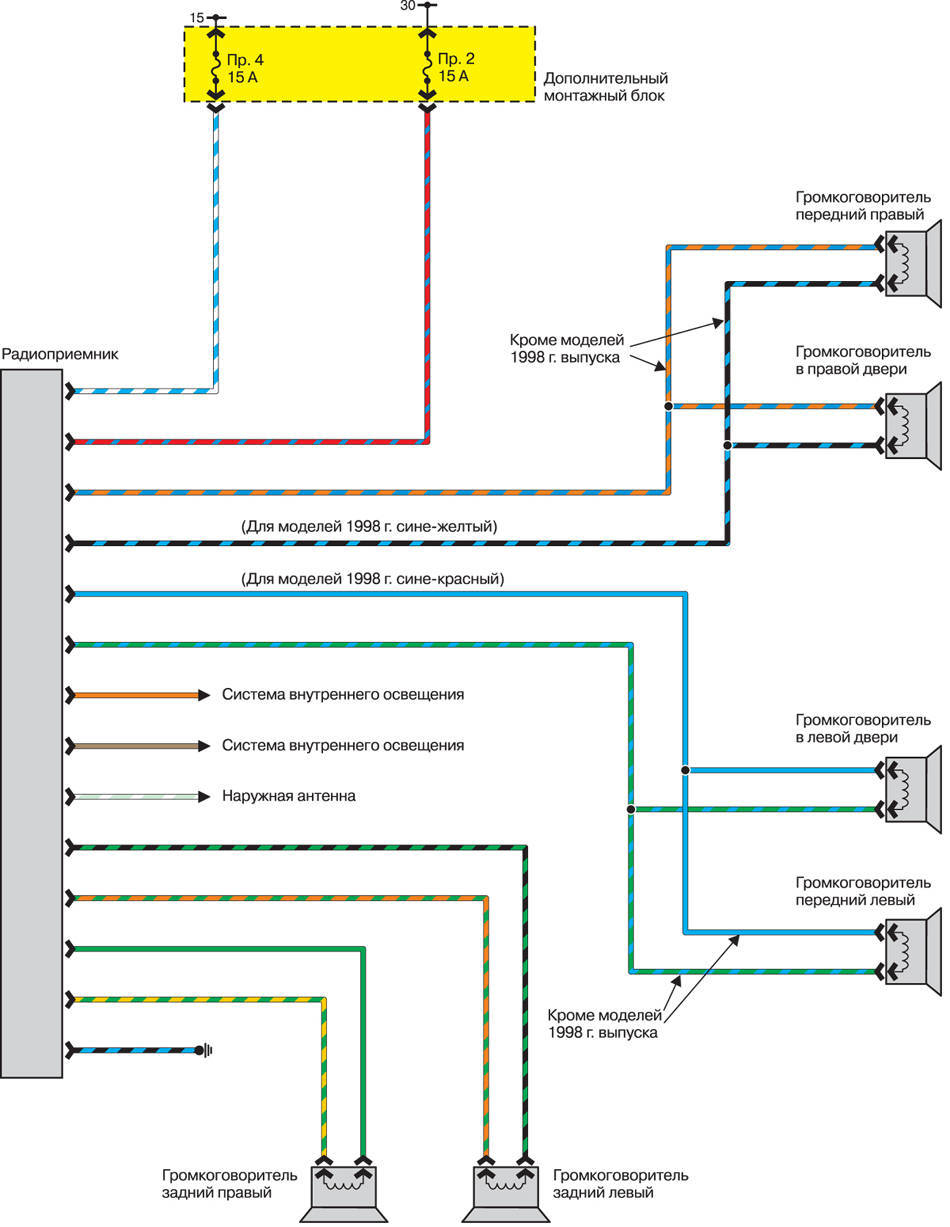

Стереосистема — электросхема на Mazda 626
Частые вопросы: предохранители и реле Мазда 626-2
Где находится блок предохранителей на Мазда 626-2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Мазда 626-2 — в разделе о расположении блоков.
Не работает стеклоподъёмник на Мазда 626-2 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Мазда 626-2?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Мазда 626-2?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мазда 626-2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мазда 626-2?
Схема и таблица предохранителей Мазда 626-2 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Мазда 626-2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Мазда 626-2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Мазда 626-2?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
