RU Схема электрооборудования БМВ 5, незаменимый помошник в ремонте этих мощных машин, как для сервисов так и для частных автовладельцов. Начиная с 1996 по 2001 года выпуска включительно. Для запуска бензинового двигателя необходимо выполнить следующие условия: топливная смесь должна достигать цилиндров, а свечи зажигания должны генерировать искру. Поэтому в первую очередь необходимо проверить, осуществляется ли подача топлива. Для проверки наличия искры зажигания выверните свечи, соедините с штекером и соедините по очереди с массой. При этом не держите штекер или кабель руками, а используйте для этого изолированный кабель. С помощью ассистента запустите двигатель. Чтобы не повредить каталитический преобразователь необходимо исключить впрыск топлива. Для этого отключите реле топливного насоса. Соблюдайте меры безопасности при работе с электронной системой зажигания. У дизельного двигателя проверьте топливную систему и свечи накаливания. Двигатель не проворачивается при попытках его запуска. Если стартер не проворачивает двигатель, необходимо сначала проверить, имеется ли напряжение на клемме 50 тягового реле, необходимое для ввода в зацепление шестерни с зубчатым венцом. Напряжение должно быть не менее 10 В. Если напряжение имеется, необходимо согласно электросхеме проверить электрические провода цепи стартера.
Проверка стартера выполняется следующим образом:
— Не включайте передачи, включите зажигание.
— Соедините проводом сечением не менее 4 мм 2 клеммы 30 и 50 у стартера, см. электросхему.
Если при этом стартер запускается, то неисправность в проводах питания. В этом случае проверьте стартер в снятом состоянии.

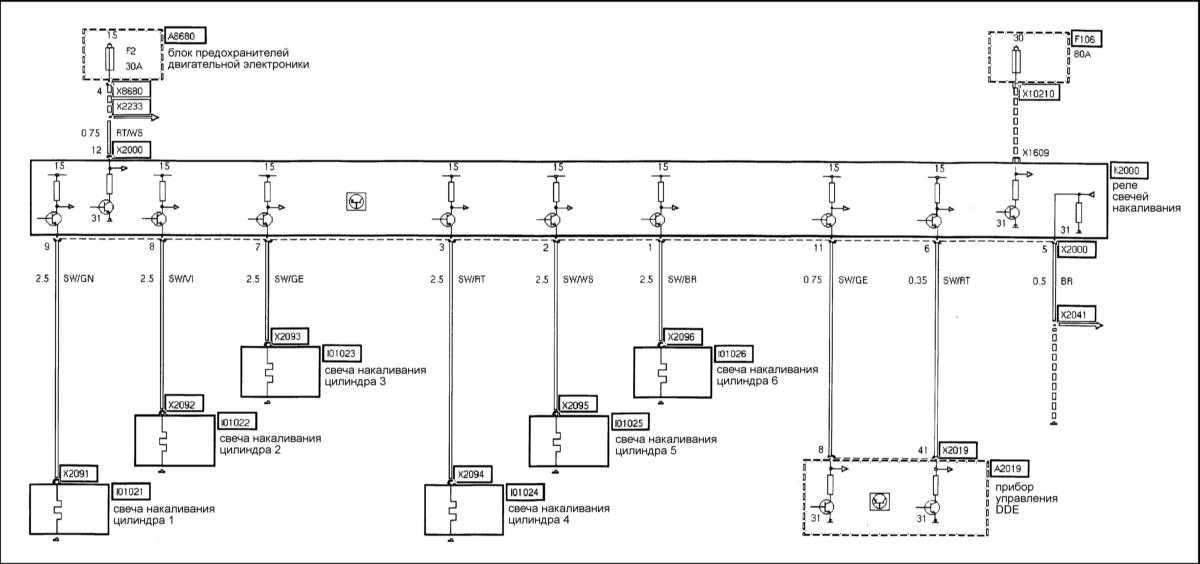

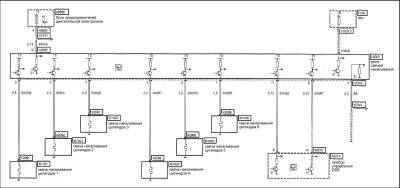

Схема свечей накаливания, и их реле на БМВ 5

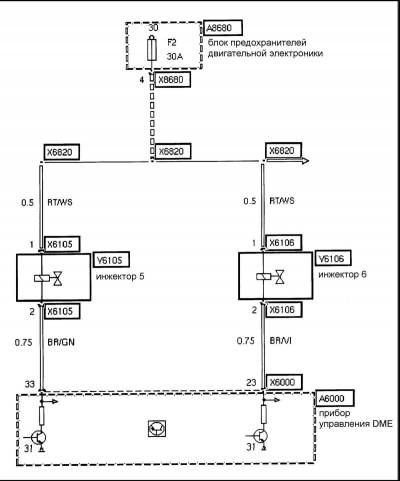

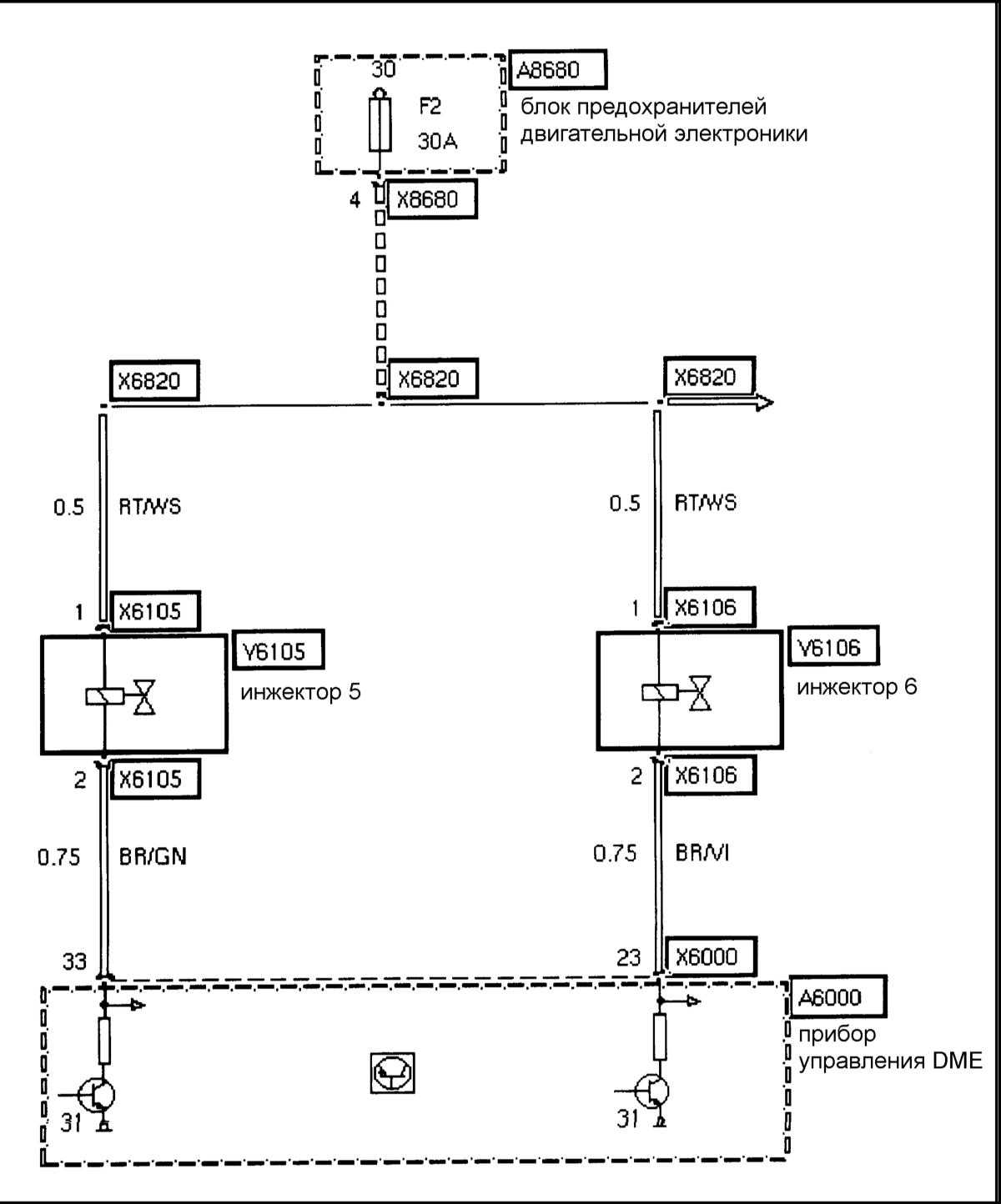

Инжектор 5 + 6 — эл.схема

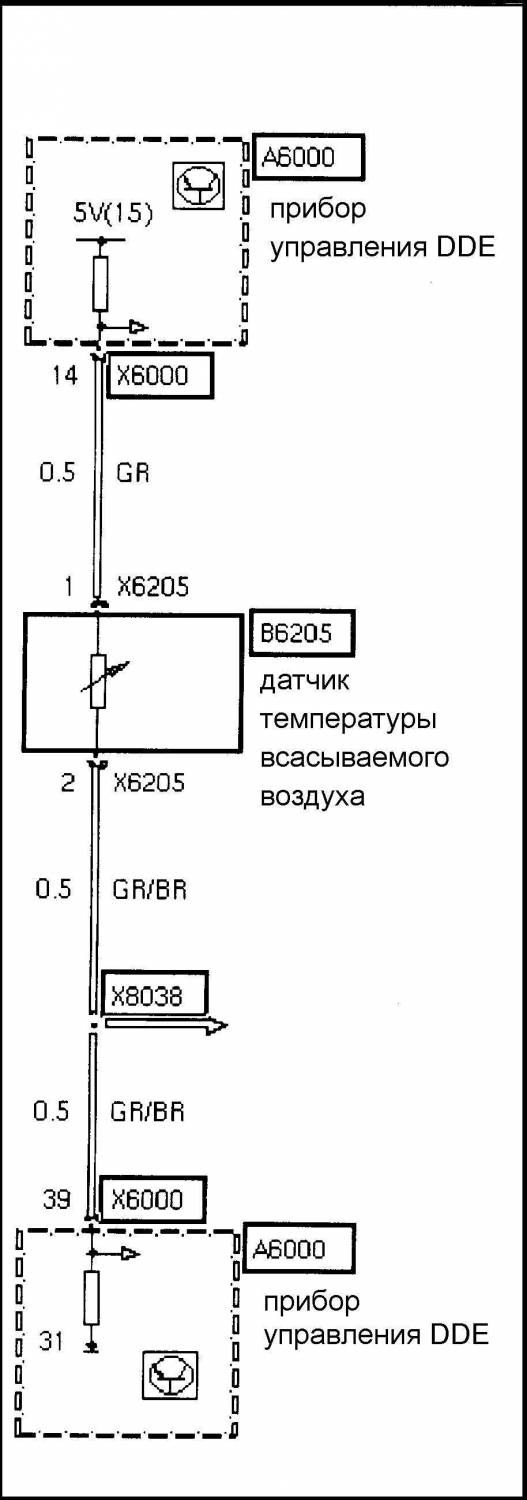

Схема датчика температуры всасываемого воздуха

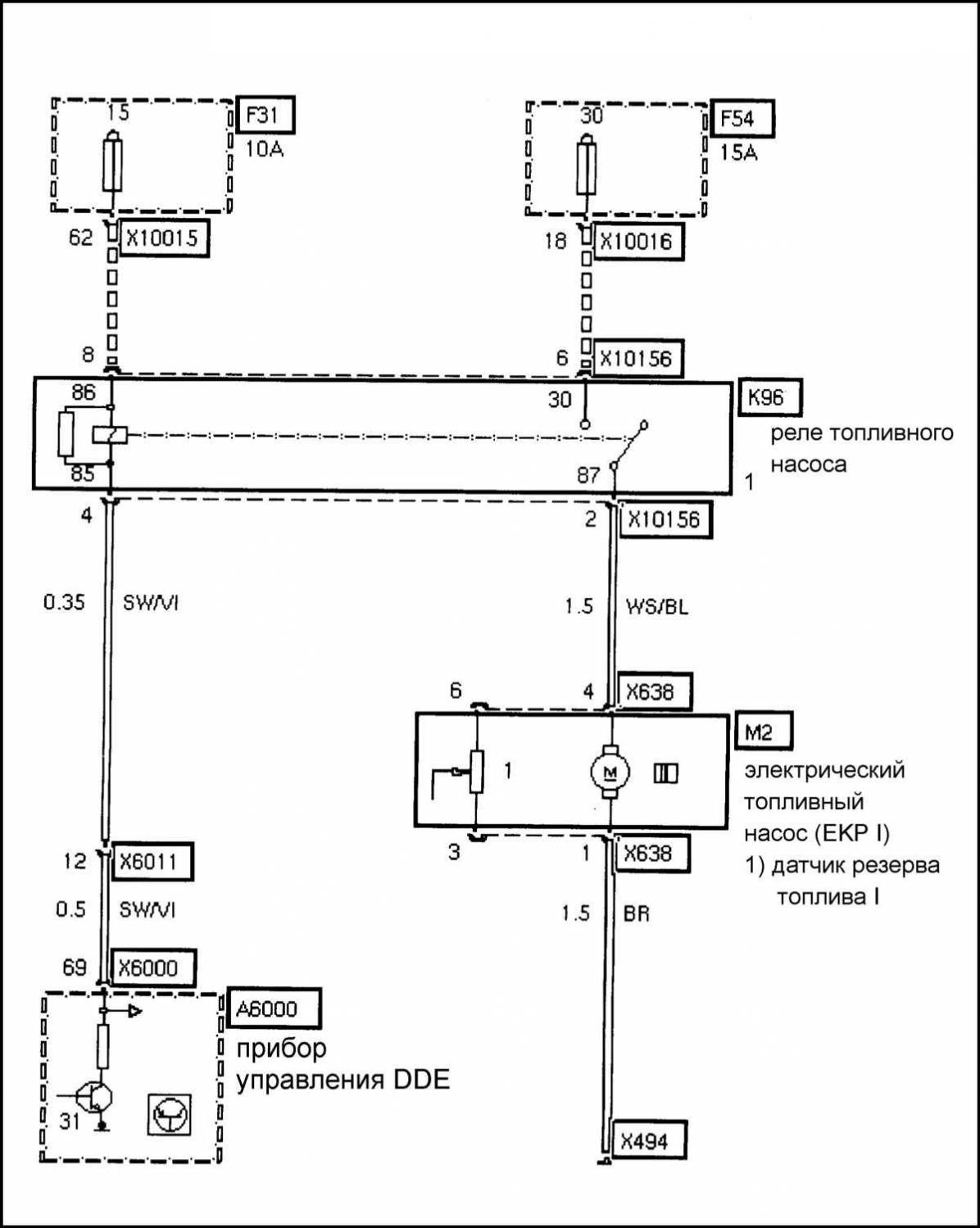

Топливная система на БМВ 5

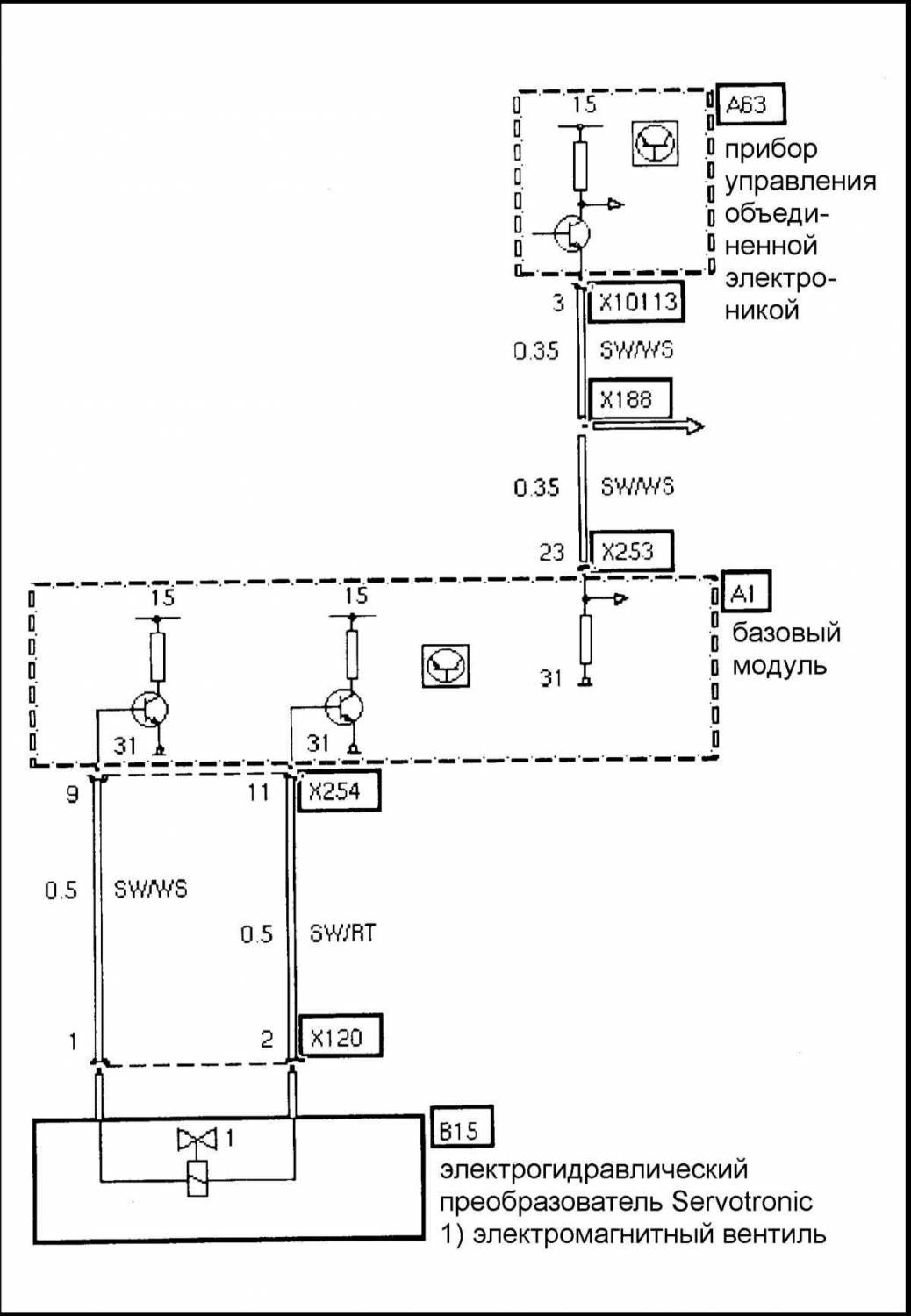

Эл.схема Servotronikа

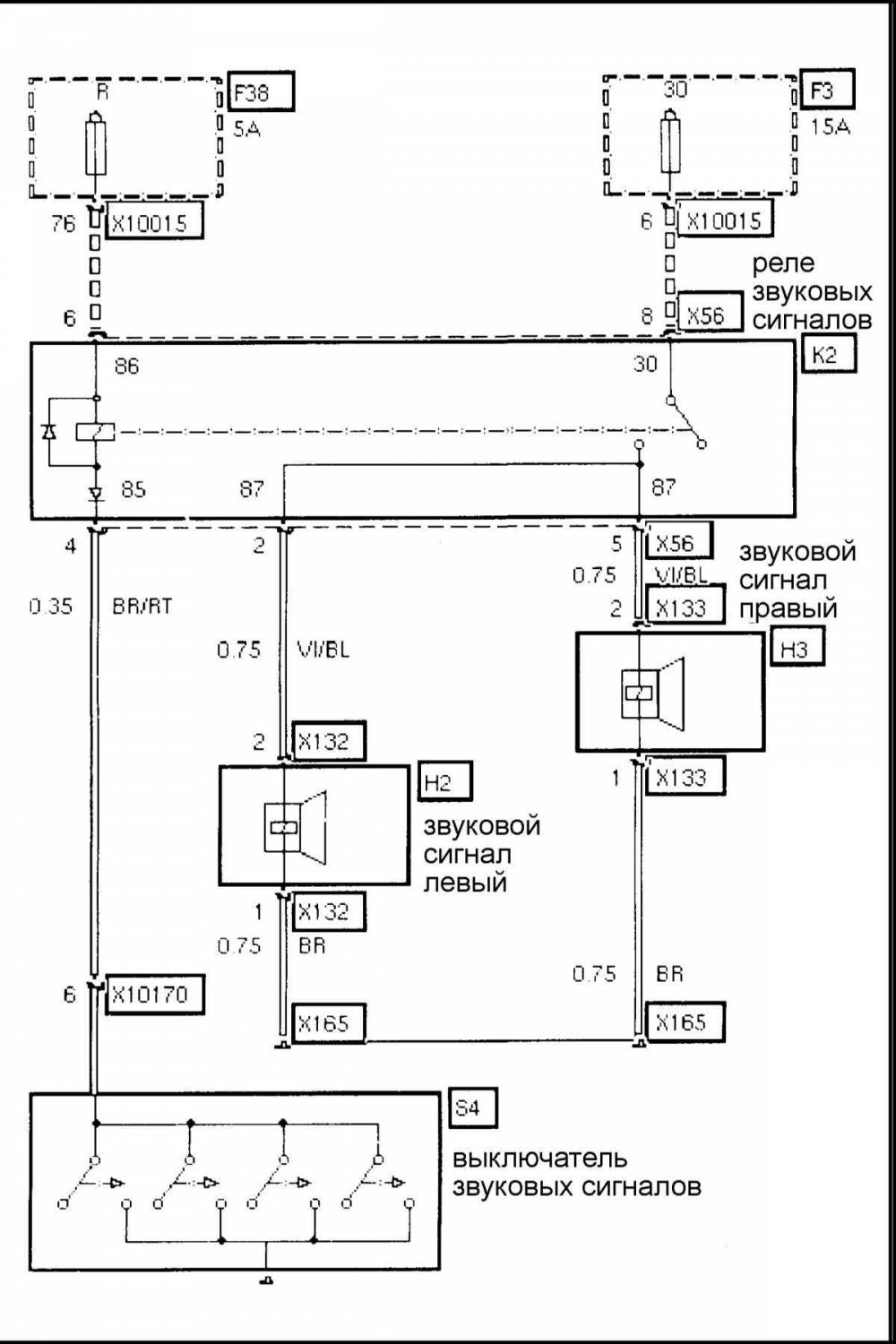

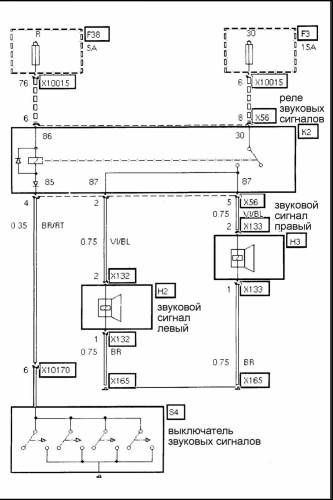

Схема звуковых сигналов на БМВ 5

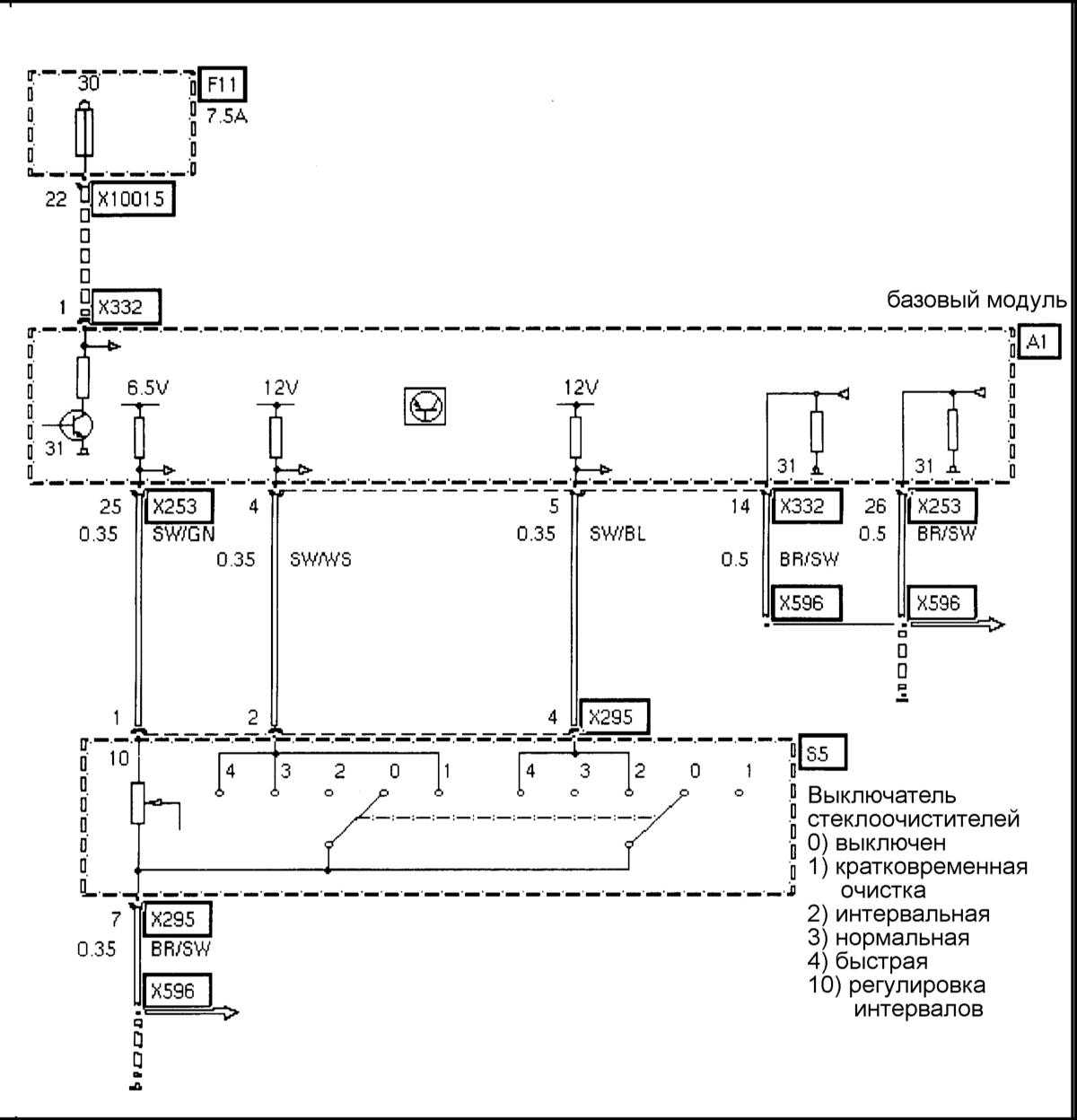

Эл.схема выключателя стеклоочистителя

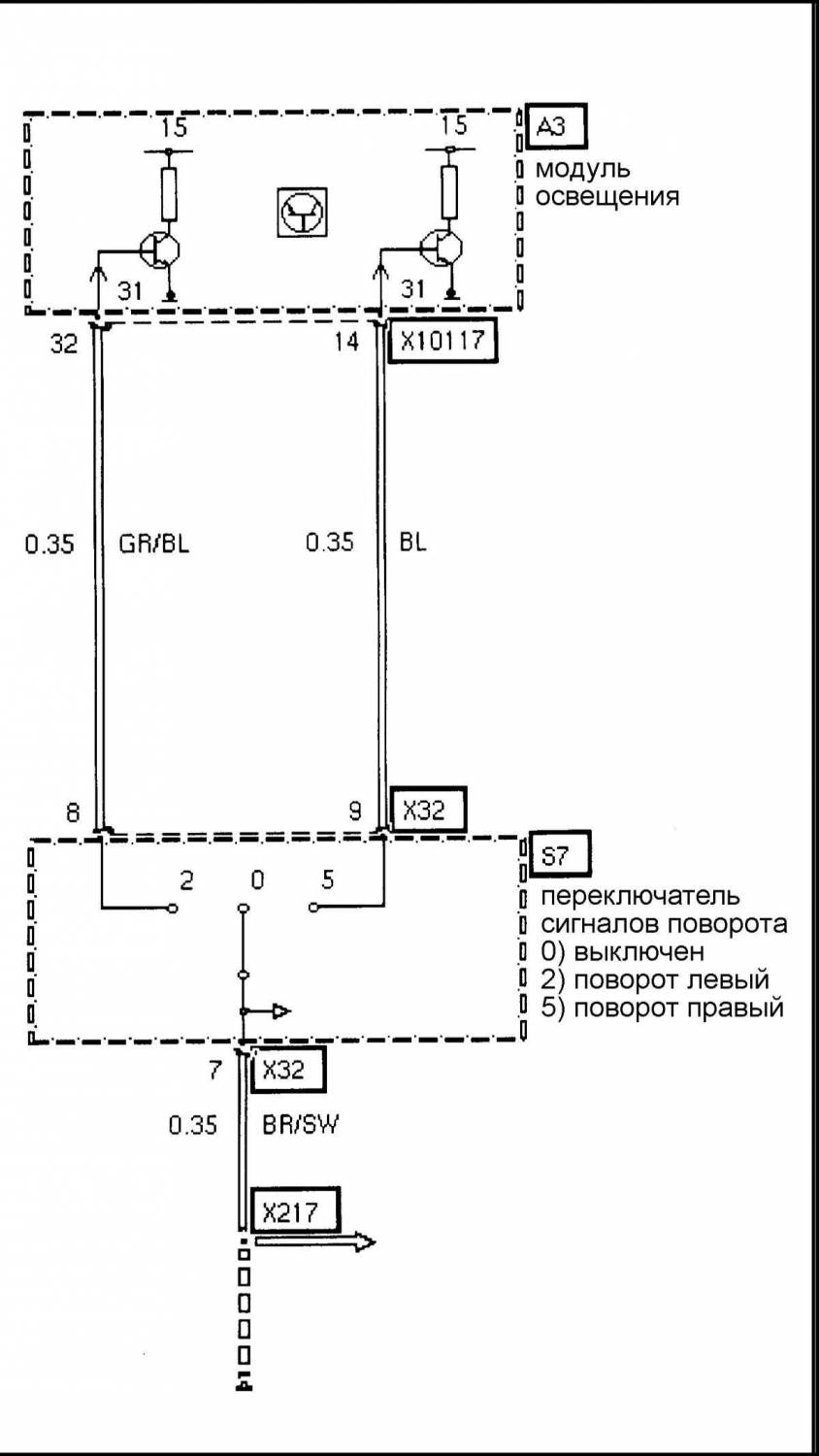

Переключатель сигналов поворота-схема на БМВ 5

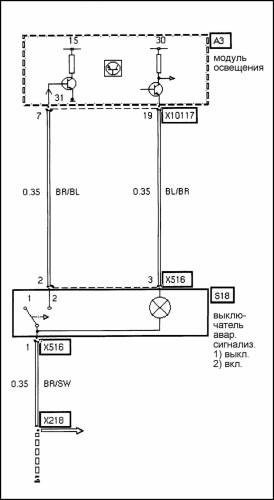

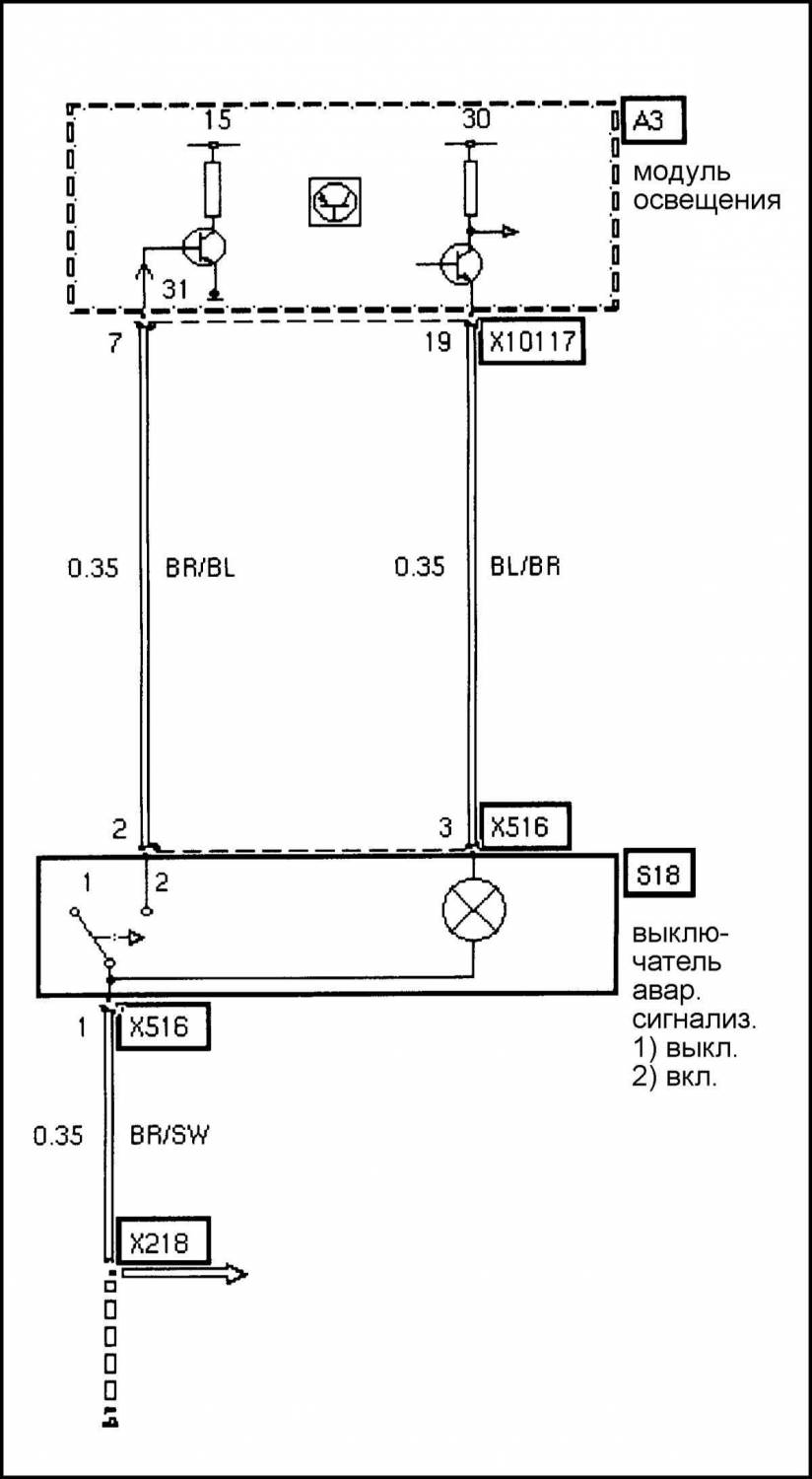

Схема выключателя аварийной сигнализации

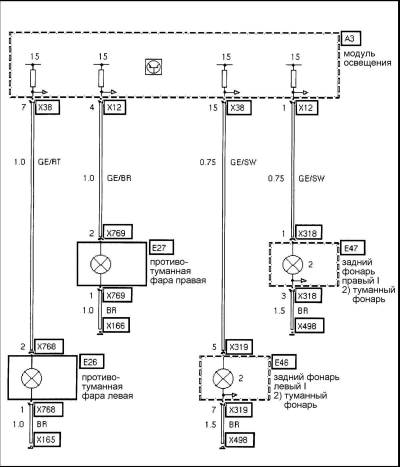

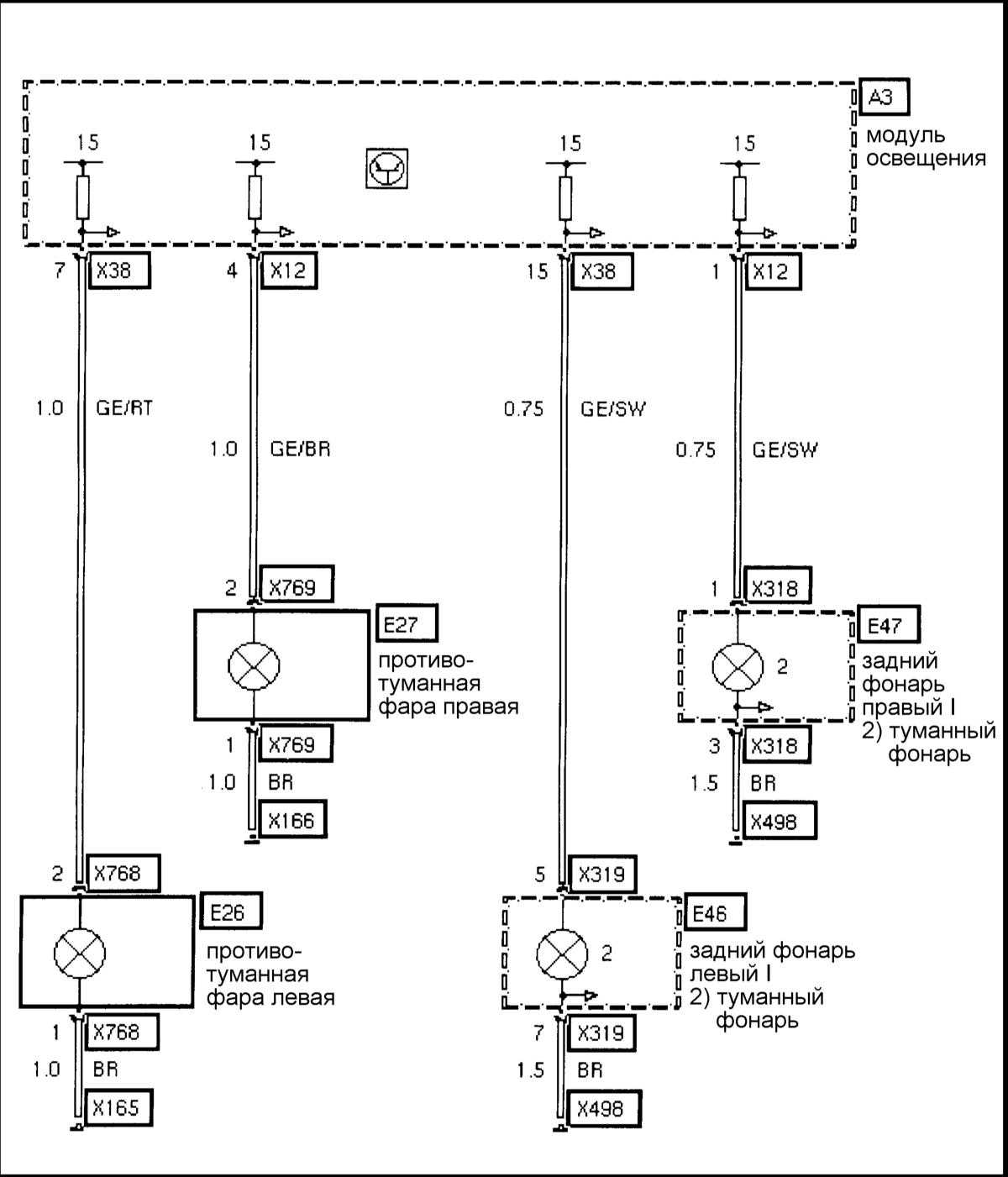

Эл.схема противотуманных фар
Частые вопросы: предохранители и реле БМВ 5
Где находится блок предохранителей на БМВ 5?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для БМВ 5 — в разделе о расположении блоков.
Какой предохранитель отвечает за стеклоочистители на БМВ 5?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на БМВ 5?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей БМВ 5?
Схема и таблица предохранителей БМВ 5 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на БМВ 5?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку БМВ 5 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на БМВ 5?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на БМВ 5?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в БМВ 5 находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
