Nissan Serena C23 C24 C25 – blocuri de siguranțe și relee

Monovolumul Nissan Serena este produs în Japonia și Spania. Prin urmare, există modele atât cu volan pe stânga, cât și pe dreapta. Prima generație Nissan Serena este desemnată C23. Anii de producție: 1991, 1992, 1993, 1994, 1995, 1998. A doua generație este marcată ca C24, fiind produsă în 1999, 2000, 2001, 2002, 2003, 2004. A treia generație C25 a fost livrată pe piețe în 2005, 2006, 2007, 2008, 2009 și 2010. Ulterior, au intrat în producție generațiile a 4-a (C26) și a 5-a (C27), care sunt asamblate și în prezent. Vă propunem să consultați informațiile cu descrierea locației blocurilor de siguranțe și relee pentru modelele Nissan Serena C23, C24 și C25. Vom prezenta schemele blocurilor, fotografiile acestora și destinația elementelor. Vom evidenția siguranța care protejează bricheta.

În funcție de regiunea de livrare și de dotarea autovehiculului, este posibilă o execuție diferită a blocurilor și explicarea elementelor acestora. Fiți atenți, această publicație are caracter exclusiv informativ și nu constituie un ghid de înlocuire a siguranțelor din partea producătorului.

Locația generală a blocurilor

Pentru toate generațiile Nissan Serena este caracteristică o locație generală comună a blocurilor principale cu siguranțe și relee. Acestea se află în două locuri. Unul în interior, sub torpedoul din stânga jos sau din dreapta, în funcție de regiunea de livrare, și două (blocul de relee și blocul de siguranțe) sub capotă.

Nu există o singură schemă generală cu descrierea destinației elementelor. Vă propunem să consultați cele mai frecvent întâlnite variante.

Descriere pentru C23

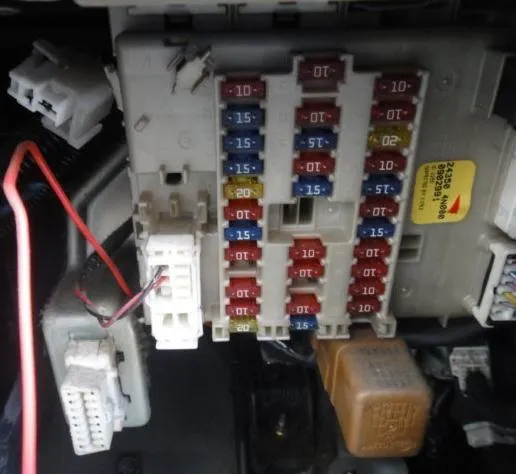

Blocul din interior

Fotografie

Schema

Descriere

1. 10A – Lumină de poziție stânga spate
2. 10A – Lumină de poziție dreapta spate
3. 10A – Motor ventilator
4. 10A – Ventilator instalație de încălzire / 20A – Aprindere
5. 10A – ABS
6. 10A – UCE motor
7. 7,5A – Demaror
8. 7,5A – Lumină în habitaclu
9. 15A – Lămpi de stop
10. 10A – Semnal sonor
11. 15A – Radio
12. 15A – Faruri de ceață
13. 15A – Semnalizare de avarie
14. 10A – Lămpi de poziție
15. 10A – Semnale de direcție
16. 15A – Control centuri de siguranță
17. 15A – Încălzire lunetă spate
18. 7,5A – Panou de instrumente
19. 10A – ABS
20. 10A – Componente electronice motor
21. 15A – Pompă de combustibil
22. 10A – Airbag-uri
23. 10A – Climatizare
24. 15A – Ventilator față instalație de încălzire
25. 15A – Ventilator față instalație de încălzire
26. 15A – Radio
27. 15A – Brichetă
28. 10A – Ștergătoare față
29. 20A – Ștergător spate, oglinzi electrice
30. 10A – Transmisie, cutie de viteze

Pentru brichetă răspunde siguranța numărul 27 de 15A.

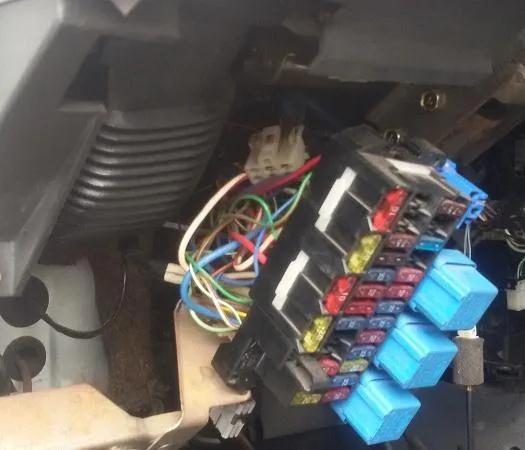

Blocurile sub capotă

Sub capotă, pe aripa dreaptă, lângă baterie, se vor afla blocuri suplimentare cu relee și siguranțe.

Varianta 1

Varianta 2 (modele cu volan pe stânga)

Schema actuală cu denumirile în limba engleză va fi aplicată pe capac, la fel ca și pe blocul de relee.

Aici se află 2 siguranțe de 15A pentru protecția farurilor față. A doua variantă de explicare o găsiți aici.

Destinația pentru C24

Blocul din interior

Fotografie

Schema

Destinație

1. 10A Radio, Sistem audio
2. 15A Lămpi de stop
3. 20A Încălzitor lunetă spate
4. 10A Climatizare spate
5. 15A Semnalizare de avarie
6. 10A Instalație de încălzire spate
7. 15A Priza de alimentare suplimentară
8. 10A Sistem control suspensie
9. 10A Încălzire oglinzi
10. 10A Priza de alimentare spate
11. 10A Sistem control cutie viteze automată
12. 10A Componente electronice
13. 10A Iluminare habitaclu
14. 15A Ventilator instalație de încălzire (față)
15. 15A Climatizare
16. 15A Ventilator instalație de încălzire (față)
17. 10A Sistem control motor (nr. 2)
18. 10A Airbag-uri
20. Sistem control motor (nr. 1)
21. 10A Demaror
22. 15A Brichetă
23. 15A Perdele
24. 15A Oglinzi
25. 20A Ștergător față
26. 10A Indicatoare de direcție
27. 15A Pompă de combustibil
28. 10A Ștergător spate
30. 10A Panou de instrumente
31. 10A Sistem ABS

Pentru brichetă răspunde siguranța numărul 22 de 15A.

Blocurile sub capotă

Siguranțe

Relee

Descrierea actuală a schemei va fi aplicată pe capac.

Descriere pentru C25

Siguranțe în interior

Varianta 1

În imagine este indicată siguranța brichetei.

Explicare

Rândul stâng:

• 15A Ventilator instalație de încălzire
• 15A Ventilator instalație de încălzire
• 15A Brichetă
• 10A Acționare electrică oglinzi, Sistem audio
• 10A Dispozitive suplimentare
• 10A Încălzire lunetă spate
• 10A Panou de comandă climatizare

Rândul drept:

• 10A Dispozitive suplimentare
• 10A Iluminare habitaclu
• 10A Lămpi de stop
• 10A Indicatoare de direcție
• 15A Aparate electrice suplimentare
• 10A
• 10A Aprindere
• 10A Servodirecție
• 10A Panou de instrumente
• 10A Airbag-uri
• 10A Geamuri electrice

Varianta 2

Schema

Denumire

1. Ceas, climatizare, comandă la distanță încuietori uși
2. Airbag-uri
3. Panou de instrumente
4. Comutator combinat
5. Lipsă
6. Încălzire oglinzi
7. Lipsă
8. Senzor ploaie, centuri de siguranță, geamuri electrice, priză diagnostic, bloc intervale temporale
9. Combinație instrumente
10. Lămpi de direcție, iluminare habitaclu
11. Lămpi de stop, semnal de frânare pentru ESP, ABS
12. Comandă bloc 4WD
13. Faruri suplimentare
14. Cheie inteligentă (lipsă)
15. Comandă climatizare
16. Motor instalație de încălzire
17. Lipsă
18. Brichetă
19. Priză electrică
20. Comandă oglinzi, alimentare sistem audio (alimentare conectabilă)

Pentru brichetă răspunde siguranța numărul 18.

Blocurile sub capotă

Bloc IPDM

Acesta se află sub conducta de aer și conține toate releele principale.

Schema

Descriere

• 41 Lipsă
• 42 Lipsă
• 43 Fară de drum lung dreapta
• 44 Fară de drum lung stânga
• 45 Lămpi de poziție spate, iluminare plăcuță înmatriculare
• 46 Lămpi de poziție față
• 47 Lipsă
• 48 Ștergător parbriz
• 49 Fară de întâlnire stânga
• 50 Fară de întâlnire dreapta
• 51 Climatizare
• 52 Lipsă
• 53 Lipsă
• 54 Lipsă
• 55 Încălzitor lunetă spate și oglinzi
• 56 Paralel cu 55
• 57 Pompă de combustibil
• 58 Demaror motor
• 59 Comandă 4WD
• 60 Lămpi de marșarier
• 61 Alimentare clapetă accelerație
• 62 Alimentare bloc ECM
• 63 Alimentare sonde lambda
• 64 Alimentare injectoare
• 65 Faruri de ceață

Bloc de siguranțe

Fotografie

Schema

Explicare

31. Încălzire scaune
32. Turbină (diesel) - lipsă
33. Releu iluminare diurnă
34. Claxon (bobină de excitație alternator)
35. Alimentare sistem audio (permanentă)
36. RTC (diesel) – lipsă
37. RTC (diesel) – lipsă
38. Comandă cutie viteze automată - lipsă

I. ESP, ABS
H. ESP, ABS
G. Spălător faruri
F. ESP
M, Ventilator dreapta
L. Contact
K. Ventilator stânga
J. Geamuri electrice, încuietoare centralizată, trapă
