Peugeot 408 – opis bloków bezpieczników

Peugeot 408 to rodzinny sedan, zaprezentowany w 2010 roku. Model był produkowany w różnych latach na różne rynki i otrzymał kilka wariantów wyposażenia oraz jednostek napędowych. W tym materiale omówimy lokalizację bloków bezpieczników Peugeot 408, przedstawimy schematy i opis przeznaczenia ich elementów. Osobno wskażemy bezpiecznik odpowiedzialny za działanie zapalniczki i gniazd zasilania.

Bloki pod maską Peugeot 408

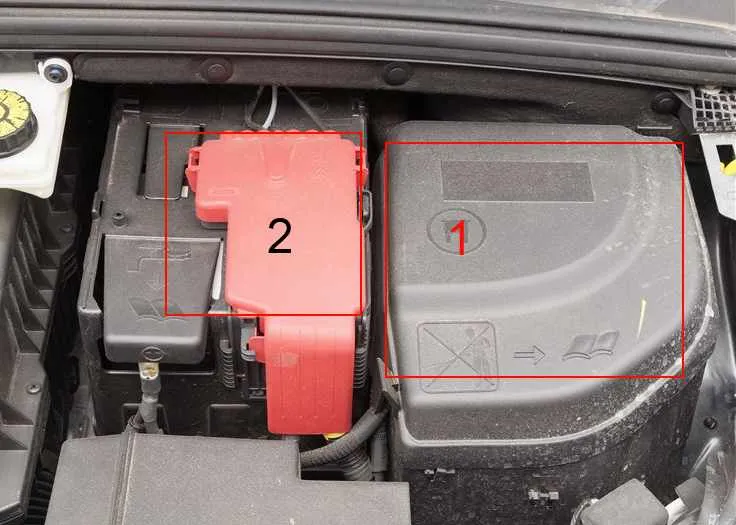

W komorze silnika znajdują się dwa bloki bezpieczników.

Blok główny

Na rysunku oznaczony cyfrą 1 i zamknięty pokrywą ochronną.

Schemat

Opis

• F1 – 20A Zasilanie sterownika silnika.
• F2 – 15A Sygnał dźwiękowy.
• F3 – 10A Spryskiwacz przedniej szyby.
• F4 – 20A Spryskiwacz reflektorów.
• F5 – 15A Zawory elektromagnetyczne odciążenia kanistra, pompa paliwa.
• F6 – 10A Obwód czujnika prędkości pojazdu, układ ABS/ESC, sterownik automatycznej skrzyni biegów.
• F7 – 10A Sterownik wspomagania układu kierowniczego, hamulec.
• F8 – 25A Wyłącznik rozrusznika.
• F9 – 10A Czujnik poziomu płynu chłodzącego, ręczny regulator reflektorów.
• F10 – 30A Elementy układu elektronicznego sterowania silnikiem (w silniku benzynowym: cewki zapłonowe, zawory elektromagnetyczne, czujniki tlenu, wtryskiwacze, elementy układu ogrzewania, pompa paliwa, elektroniczny termostat).
• F11 – 40A Wentylator elektryczny układu klimatyzacji.
• F12 – 30A Mała / duża prędkość pracy wycieraczki przedniej szyby.
• F13 – 40A Zasilanie inteligentnego modułu łączeniowego (stacyjka).
• F15 – 10A Prawy reflektor – światło drogowe.
• F16 – 10A Lewy reflektor – światło drogowe.
• F17 – 15A Lewy reflektor – światło mijania.
• F18 – 15A Prawy reflektor – światło mijania.
• F19 – 15A Cewka zapłonowa.
• F21 – 5A Zasilanie przekaźnika wentylatora układu chłodzenia silnika.

Bezpieczniki na pokrywie akumulatora

Blok bezpieczników i wkładek topikowych znajduje się na zacisku akumulatora.

Przeznaczenie : wariant 1

W zależności od wyposażenia, regionu sprzedaży i roku produkcji możliwe są różne jego wykonania.

Przeznaczenie : wariant 2

F1 15 A Automatyczna skrzynia biegów.
F2 15 A Gniazdo diagnostyczne.
F3 5 A Stycznik świateł hamowania.
F4 5 A Dysze z ogrzewaniem.

Bezpieczniki w kabinie

Blok znajduje się po lewej stronie pod deską rozdzielczą.

Lokalizacja

Schemat

Oznaczenie

• F2 30 A Układ zamka / odblokowywania zamków.
• F3 5 A Sterownik poduszek powietrznych i napinaczy pirotechnicznych, lusterka boczne.
• F4 10 A Stycznik pedału sprzęgła i dwufunkcyjny stycznik układu hamulcowego, klimatyzacja, czujnik położenia kierownicy, automatyczna skrzynia biegów, układ ESC.
• F5 30 A Przednie impulsowe elektryczne szyby.
• F6 30 A Tylne impulsowe elektryczne szyby.
• F7 5 A Przednia i tylna lampa sufitowa, lampki indywidualnego oświetlenia, tylne lampki punktowe, oświetlenie lusterek w osłonach przeciwsłonecznych, oświetlenie schowka.
• F8 20 A Radio samochodowe, wyświetlacz wielofunkcyjny, system wstępnie zainstalowany do późniejszego montażu alarmu.
• F9 30 A Przednie gniazdo 12 V, system wstępnie zainstalowany do późniejszego montażu radia samochodowego.
• F10 15 A Automatyczna skrzynia biegów, stycznik STOP.
• F11 15 A Obwód niskoprądowy stacyjki.
• F13 5 A Elektroniczny sterownik układu zarządzania silnikiem.
• F14 15 A Zestaw wskaźników, poduszki powietrzne, klimatyzacja automatyczna, wyświetlacz wielofunkcyjny.
• F15 30 A Układ zamka / odblokowywania zamków.
• F17 40 A Ogrzewanie tylnej szyby i bocznych lusterek zewnętrznych.

Za zapalniczkę odpowiada bezpiecznik numer 9 o natężeniu 30A.

Jeśli po wymianie przepalonego bezpiecznika zapalniczka nadal nie działa. Być może problem leży w przewodzie. Oto przykład jak zdemontować samo gniazdo.
