Toyota Sienna 3 generație a fost produsă în 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 cu codificarea L30. În acest timp, modelul a suferit 2 actualizări. În acest articol veți găsi descrierea siguranțelor și releelor Toyota Sienna 3 cu schemele blocurilor și locațiile acestora. Vom evidenția siguranța brichetei.
Verificați atribuirea siguranțelor și releelor cu schemele de pe capacul blocurilor.
Blocul din habitaclu

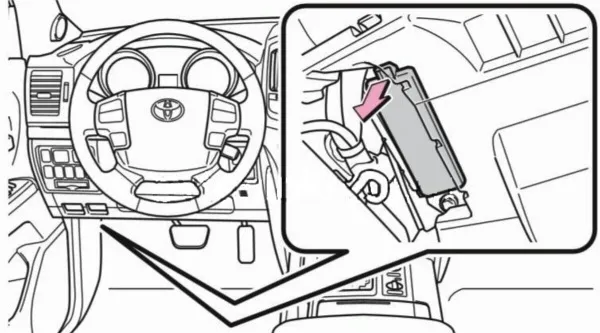

În habitaclu, blocul principal de siguranțe se află sub tabloul de bord, pe partea șoferului.
Publicitate
Exemplu foto
Schema de pe capacul blocului
Publicitate
Schema
Descriere
Publicitate
| 1 | 15A P/OUTLET – Prize |
| 2 | 7,5A RAD NO.2 – Sistem audio, sistem de navigație, sistem de divertisment pentru scaunele din spate |
| 3 | 10A ECU-ACC – UEC principal caroserie, ceas, sistem de blocare a schimbătorului de viteze, controlul oglinzii retrovizoare cu acționare electrică, sistem de comunicare multiplex |
| 4 | 15A CIG – Brichetă |
| 5 | 10A GAUGE NO.1 – Semnale de avarie, lumini de avarie, sistem de navigație, afișaj multi-informațional, cutie de viteze automată, sistem de injecție distribuită de combustibil / sistem de injecție multipunct secvențială, sistem de încărcare |
| 6 | 10A ECU-IG NO.1 – Sistem de comunicare multiplex, semnale de stop, sistem de navigație, sistem de control al stabilității vehiculului, sistem Active Torque Control 4WD, asistent de parcare intuitiv, oglindă retrovizoare interioară antiorbire automată, centură de siguranță pre-coliziune, oglindă retrovizoare exterioară, încălzire scaune, TPMS, senzor de viteză și accelerație de girație, senzor unghi de rotație volan, scaun cu acces automat, UEC principal caroserie |
| 7 | 20A P/W RL – Ridicător geam spate (stânga) |
| 8 | 15A D/L – Sistem de blocare a ușilor cu acționare electrică |
| 9 | 30A P/SEAT FR – Scaun față cu acționare electrică (dreapta) |
| 10 | 30A S/ROOF – Plafon lunar |
| 11 | 20A P/W RR – Ridicător geam spate (dreapta) |
| 12 | 20A P/W FR – Ridicătoare geamuri electrice față (dreapta) |
| 13 | 30A P/SEAT FL – Scaun față cu acționare electrică (stânga), sistem de memorare a poziției șoferului |
| 14 | 10A STOP – Semnale de stop, ABS, sistem de control al stabilității vehiculului, lampă combinată spate, semnal de stop superior, cutie de viteze automată, sistem de blocare a schimbătorului de viteze, sistem de comunicare multiplex, întrerupător scaun trei cu acționare electrică, sistem de injecție distribuită de combustibil / sistem de injecție multipunct secvențială, lumini remorcă (stopuri) |
| 15 | 20A P/W FL – Ridicătoare geamuri față (stânga) |
| 16 | 25A PSD LH – Ușă glisantă cu acționare electrică (stânga) |
| 17 | 7,5A 4WD – Control activ al cuplului 4WD |
| 18 | 10A AM1 – Sistem de pornire |
| 19 | 7,5A GAUGE NO.2 – Manometre și contoare, afișaj multi-informațional |
| 20 | 7,5A IG2 – Cutie de viteze automată, sistem de injecție distribuită de combustibil / sistem de injecție distribuită secvențială, sistem airbag SRS, sistem de clasificare a pasagerului din față, sistem de blocare a direcției, sistem de cheie inteligentă, sistem de pornire, pompă de combustibil |
| 21 | 10A PANEL – Sistem de aer condiționat, sistem de navigație, lampă de avertizare centură de siguranță necuplată pasager față, sistem audio, comutator volan, comutator sistem de asistență la parcare intuitiv, comutator principal iluminat personal / interior, iluminare manetă schimbător viteze, comutator manetă faruri, comutator principal blocare ușă cu acționare electrică, ceas, comutator ridicător geam sfert, comutator încălzire scaun, semnale de avarie, comutator încălzire lunetă spate, comutator sistem de stabilizare vehicul, iluminare consolă, comutator glisant alimentare |
| 22 | 10A TAIL – Lămpi spate, lumini remorcă (lămpi spate), iluminare plăcuță înmatriculare, lămpi combinate spate |
| 23 | 7,5A WIP ECU – Ștergător și ștergător lunetă spate |
| 24 | 15A P/VENT – Ridicătoare geamuri cu acționare electrică |
| 25 | 10A AFS – Far automat de drum lung |
| 26 | 30A WIP – Ștergător parbriz |
| 27 | 20A WASHER – Spălător parbriz |
| 28 | 20A WIP RR – Ștergător lunetă spate |
| 29 | 15A WASHER RR – Spălător lunetă spate |
| 30 | 10A HTR-IG – Aer condiționat |
| 31 | 7,5A SHIFT LOCK – Sistem de blocare a schimbătorului de viteze, sistem de injecție distribuită de combustibil / sistem de injecție distribuită secvențială |
| 32 | 10A ECU-IG NO.2 – Sistem de prevenire a coliziunii, centură de siguranță pre-coliziune, control dinamic al vitezei de croazieră cu radar, servodirecție electrică, senzori de ploaie, ștergătoare, sistem de memorare a poziției de conducere, ușă glisantă cu acționare electrică, scaun trei cu acționare electrică, portbagaj cu acționare electrică, sistem de comunicare multiplex |
| 33 | 25A PSD RH – Ușă glisantă cu acționare electrică (dreapta) |
| 34 | 7,5A OBD – Sistem de diagnosticare la bord |
| 35 | 15A S-HTR FL – Încălzire scaun (stânga) |
| 36 | 15A S-HTR FR – Încălzire scaun (dreapta) |
Pentru funcționarea brichetei răspunde siguranța numărul 4 desemnată ca CIG, iar pentru prizele suplimentare numărul 1 – P/OUTLET, ambele de 15A.
Blocul sub capotă
Sub capotă, blocul principal de siguranțe și relee se află în partea stângă, lângă baterie.
Schema
Publicitate
Atribuire
| 1 | 7,5A H-LP LVL – Sistem de reglare a poziției farurilor (numai vehicule cu faruri cu descărcare în gaz) |
| 2 | 7,5A DSS1 – PCS (Pre-collision system), sistem de control dinamic al vitezei de croazieră cu radar |
| 3 | 7,5A ST NO.2 – Sistem de pornire, sistem de injecție distribuită de combustibil / sistem de injecție distribuită secvențială |
| 4 | 20A H-LP LH – Far stânga (lumină de întâlnire) (numai vehicule cu faruri cu descărcare în gaz) |
| 5 | 20A H-LP RH – Far dreapta (lumină de întâlnire) (numai vehicule cu faruri cu descărcare în gaz) |
| 6 | 7,5A ECT – Sistem de injecție distribuită de combustibil / sistem de injecție distribuită secvențială, cutie de viteze automată |
| 7 | 10A EFI NO.2 – Sistem de injecție multipunct / sistem de injecție multipunct secvențială |
| 8 | 10A H-LP RH HI – Far dreapta (lumină de drum lung) |
| 9 | 10A H-LP LH HI – Far stânga (lumină de drum lung) |
| 10 | 10A Siguranță de rezervă |
| 11 | 15A Siguranță de rezervă |
| 12 | 20A Siguranță de rezervă |
| 13 | 7,5A MG CLT – Ambreiaj magnetic compresor aer condiționat |
| 14 | 20A INV – Invertor |
| 15 | 50A PTC HTR NO.1 – Încălzitor PTC (numai motor 1AR-FE) |
| 16 | 30A PTC HTR NO.2 – Încălzitor PTC (numai motor 1AR-FE) |
| 17 | 30A PTC HTR NO.3 – Încălzitor PTC (numai motor 1AR-FE) |
| 18 | 40A A/C RR – Sistem de aer condiționat partea spate a habitaclului |
| 19 | 30A PBD – Portbagaj cu acționare electrică |
| 20 | 30A FOLD SEAT – Scaun trei cu acționare electrică (numai motor 2GR-FE) |
| 21 | 50A HTR – Aer condiționat |
| 22 | 30A PSB – Centură de siguranță pre-coliziune (numai motor 2GR-FE) |
| 23 | 30A A/A SEAT – SCAUN CU ACCES AUTOMAT |
| 24 | 60A FAN – Ventilatoare electrice de răcire |
| 25 | 15A HAZ – Indicatoare de direcție, senzori și instrumente de măsură |
| 26 | 15A RSE – Sistem de divertisment pentru scaunele din spate |
| 27 | 10A MIRROR – Controlul oglinzilor retrovizoare exterioare, încălzitoare oglinzi retrovizoare exterioare (numai motor 2GR-FE) |
| 28 | 30A AMP – Sistem audio |
| 29 | 30A VSC NO .2 – Gestionarea integrată a dinamicii vehiculului, ABS, controlul stabilității vehiculului |
| 30 | 30A ST – Sistem de pornire |
| 31 | 40A P/I – Claxon, alarmă, far stânga (lumină de întâlnire), far dreapta (lumină de întâlnire) |
| 32 | 40A H-LP MAIN – Far cu descărcare în gaz (numai vehicule cu faruri cu descărcare în gaz) |
| 32 | 30A SPARE – Siguranță de rezervă (numai vehicule fără faruri cu descărcare în gaz) |
| 33 | 30A AM2 – Siguranțe «ST № 2», «SENZOR № 2» și «IG2» (numai vehicule fără sistem de cheie electronică) |
| 34 | 50A VSC NO.1 – Gestionarea integrată a dinamicii vehiculului, ABS, controlul stabilității vehiculului |
| 35 | 140A ALT – Sistem de încărcare, claxon, alarmă, far stânga (lumină de întâlnire), far dreapta (lumină de întâlnire), far de ceață, încălzitoare oglinzi retrovizoare exterioare, încălzitor lunetă spate, încălzitor ștergător |
| 36 | 15A RAD NO.1 – Sistem audio |
| 37 | 7,5A DOME – Iluminare măsuță toaletă, iluminat personal / interior, iluminat personal, iluminare comutator motor, lămpi de plafon spate, iluminare uși, iluminare compartiment bagaj, senzori și instrumente de măsură, ceas |
| 38 | 10A ECU-B – UEC principal caroserie, sistem de chei inteligente, telecomandă fără fir, portbagaj cu acționare electrică, ușă glisantă cu acționare electrică, monitorizare marșarier, afișaj multi-informațional, ridicător geam electric, controlul oglinzii retrovizoare exterioare, senzor unghi de rotație volan, oglindă retrovizoare interioară antiorbire automată, SCaun cu ACCES AUTOMAT la distanță, sistem de clasificare a pasagerului din față |
| 39 | 10A ETCS – Sistem de injecție multipunct / sistem de injecție multipunct secvențială |
| 40 | 20A A/F – Sistem de injecție multipunct / sistem de injecție multipunct secvențială |
| 41 | 20A STRG LOCK – Sistem de blocare a direcției (numai vehicule cu sistem de cheie inteligentă) |
| 42 | 7,5A ALT-S – Sistem de încărcare |
| 43 | 25A INJ – Sistem de injecție multipunct de combustibil / sistem de injecție multipunct secvențială, siguranțe «IG NO.2» și «IG2» |
| 44 | 7,5A ECU-B NO.2 – Aer condiționat |
| 45 | 7,5A AM2 NO.2 – Sistem de comunicare multiplex, sistem de pornire (numai vehicule cu sistem de cheie inteligentă) |
| 46 | 25A EFI NO.1 – Sistem de injecție multipunct de combustibil / sistem de injecție multipunct secvențială, siguranțe «ECT» și «EFI NO.2» |
| 47 | 5A SMART – Sistem de chei inteligente (numai pentru vehicule cu sistem de chei inteligente) |
| 48 | 30A DRL – Sistem de lumini de rulare diurne, siguranțe «HLP LH (HI)» și «H-LP RH (HI)» |
| 49 | 60A EPS – Servodirecție electrică |
