Renault Modus a fost produs în anii 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 și 2012. După restilizare, este cunoscut și sub numele de Grand Modus. Vom arăta locația cutiilor cu siguranțe și relee la Renault Modus, fotografiile acestora, schemele și funcția elementelor. Vom evidenția siguranța care protejează bricheta.
Cuprins
Siguranțe și relee din habitaclu
Cutia 1

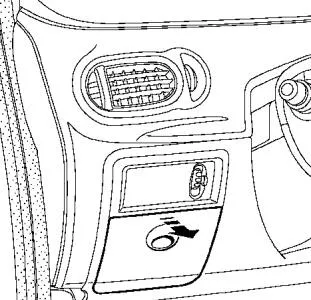

Această cutie este montată în habitaclu, în partea stângă inferioară a bordului.
Pe spatele capacului de protecție este imprimată schema actuală cu descrierea poziției siguranțelor.

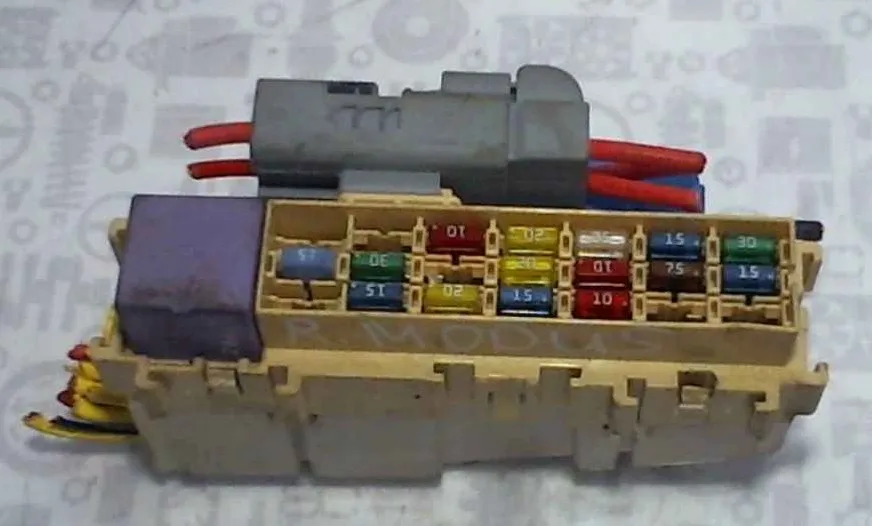

Fotografia cutiei
Schema
Descriere
| F1 | 30A UCE (Unitatea Centrală de Comandă a Caroseriei) |
| F2 | 15A Tablou de bord, unitatea de comandă a climatizării, cutia cu siguranțe și relee |
| F3 | Nu se utilizează |
| F4 | Semnal acustic principal, mufă de diagnostic, afișaj |
| F5 | 7,5A UCE |
| F6 | 25A Motorul elevatorului geamului electric al șoferului, controlul siguranței scaunului pentru copii |
| F7 | 25A Comanda geamului electric al șoferului |
| F8 | 10A ABS, ESP |
| F9 | 10A Brichetă |
| F10 | 20A Ventilator pasager |
| F11 | 20A Ventilator pasager |
| F12 | 15A Unitatea de comandă a climatizării, radio, comenzi la volan, telefon, încălzire scaune, sistem de alarmă. |
| F13 | 10A Cutia cu siguranțe și relee din compartimentul pasagerilor |
| F14 | |
| F15 | 20A Motorul ștergătorului lunetei |
| F16 | 30A Oglinzi electrice |
| F17 | 30A UCE |
| F18 | 15A UCE, imobilizator motor |
| F19 | 5A Senzor ploaie și lumină, senzor de mișcare în habitaclu |
| F20 | 10A Tablou de bord, radio, sistem de alarmă, sistem de monitorizare a presiunii în suspensia pneumatică |
Pentru brichetă răspunde siguranța numărul 9.
Cutia 2
Această cutie este fixată pe bara transversală a bordului, sub airbag-ul pasagerului.
Schema
Denumire
| F1 | 20A Releu de deschidere de urgență a ușilor șoferului și pasagerului |
| F2 | 20A Încălzire scaun șofer și pasager |
| F3 | 15A Trapă acoperiș |
| F4 | 25A Releu elevator geam electric |
| F5 | Nu se utilizează |
| F6 | Nu se utilizează |
Cutiile cu siguranțe de sub capotă
Cutia 1
Această cutie este amplasată în compartimentul motor, în spatele farului stâng. Pentru accesul la cutie, scoateți tava de sub grila de admisie a aerului.
Schema
Decodificare
| 100 | 25A Calculator ABS sau program electronic de stabilitate |
| 101 | Nu se utilizează |
| 102 | 10A Faruri dreapta drum lung |
| 103 | 10A Far stânga drum lung |
| 104 | 10 Lumină laterală dreapta, comandă dreapta încălzire scaun, buton pornire/oprire stabilitate electronică, comandă dreapta spate geam electric, panou comandă climatizare, unitate comandă climatizare, centralizat blocare uși, comandă electrică oglindă ușă și elevator geam. |
| 105 | 10A Lumină laterală stânga, încălzire scaun stânga, brichetă rândul întâi, afișaj cu manșon schimbător viteze, comandă elevator geam |
| 106 | 15A Semnalizatoare, releu încălzitor autonom, manșon schimbător viteze cu amplificator, kit mâini libere, telefon, indicator presiune pneuri |
| 107 | 20A Motor ștergător parbriz |
| 108 | 15A Acționare far dreapta / reglaj unghi far dreapta |
| 109 | 15A Motor far stânga / far stânga |
| 300 | 10A Climatizare |
| 301 | Nu se utilizează |
| 302 | 25A Demaror |
| 303 | 20A Calculator |
| 304 | Nu se utilizează |
| 305 | 15A Încălzire lunetă |
| 306 | 15A Releu alimentare spălător faruri (releele A și B pe placă) |
| 307 | 5A Calculator |
| 308 | Nu se utilizează |
| 309 | 10A Lumini de mers înapoi |
| 310 | 20A Bobine de aprindere |
| 311 | 20A Alimentare |
| 312 | 10A Airbag |
| 313 | 10A Calculator |
| 314 | 20A Faruri ceață față stânga și dreapta |
| Relee | |
| 1 | Încălzire lunetă |
| 2 | Blocare injecție |
| 3 | Faruri de întâlnire |
| 4 | Faruri |
| 5 | Demaror |
| 6 | Nu se utilizează |
| 7 | Ventilator răcire motor viteză mare |
| 8 | Ventilator răcire motor viteză mică |
| 9 | Alimentare aprindere |
Cutia 2
Această cutie este amplasată pe peretele frontal al suportului bateriei.
Schema
Funcție
| F1 | 30A Releu alimentare cutie centrală injecție pentru motorul K9K sau 764 |
| 30 Preîncălzire | |
| F3 | 30A Ventilator climatizare |
| 30A Ventilator climatizare, releu pompă | |
| F5 | 50A Siguranțele F1, F2, F3, F4 |
| F6 | 80A Încălzitor suplimentar pasager |
| F7 | 60A Încălzitor suplimentar pasager |
| F8 | 50A Calculator ABS |
| F9 | Nu se utilizează |
| F10 | Nu se utilizează |
| F11 | Nu se utilizează |
| F12 | 10A Senzor alimentare far stânga |
| Relee | |
| A | 20A Pompă spălător faruri |
| B | 20A Releu pompă spălător faruri |
| C | 20A Faruri |
Cutia 3
Această cutie cu inserții fuzibile este amplasată pe borna pozitivă a bateriei.
