Kia Rio 4 generația a fost produsă în anii 2017, 2018, 2019, 2020, 2021, 2022. Special pentru țările CSI a fost dezvoltată o serie separată KIA Rio X-line (Kia Rio X Line) cu gardă la sol mărită, setări speciale ale suspensiei și elemente suplimentare din plastic. În acest articol vom prezenta informații cu descrierea siguranțelor și releelor Kia Rio 4, cu diagramele cutiilor și locațiile acestora. Vom evidenția siguranța responsabilă pentru brichetă.
Schemele actuale pentru modelul dvs. sunt aplicate pe partea din spate a capacului de protecție.
Nu se potrivește pentru generația Kia Rio?
[Descriere pentru Kia Rio 1]
[Descriere pentru Kia Rio 2]
[Descriere pentru Kia Rio 3]
Publicitate
Cutia din habitaclu
Se află sub bord, din partea șoferului. Pentru acces, îndepărtați capacul de protecție.
Schema
Descriere
Publicitate
| Lămpi stop | 15A Unitatea electronică a lămpilor de stop |
| Cheie electronică | 15A UCE cheie electronică |
| SPARE 1 | 10A Rezervă |
| E-CALL | 10A Unitate de apel de urgență |
| Semnalizator | 15A Unitatea de control a echipamentului caroseriei (BCM), modul centuri de siguranță și iluminare (SLM) |
| Far ceață față | 15A Releu far ceață față |
| Climatizare 2 | 10A Modul de control al sistemului de climatizare |
| Power Outlet 2 | 20A Priza de alimentare nr. 1, Brichetă |
| Power Outlet 3 | 20A Priza de alimentare nr. 2, Brichetă |
| АСС | 10A Releu priză de alimentare, unitate de apel de urgență, unitate audio-video principală cu navigație, sistem audio, unitatea de control a echipamentului caroseriei (BCM), modul centuri de siguranță și iluminare (SLM), comutator oglindă retrovizoare exterioară cu acționare electrică, UCE cheie electronică |
| SPARE 1 | 15А Rezervă |
| Imobilizator | 10А Unitate imobilizator |
| Ștergător lunetă | 15А Motor electric ștergător lunetă, releu ștergător lunetă, comutator multifuncțional |
| Ștergător parbriz | 25А Motor electric ștergător parbriz, comutator multifuncțional, cutia de distribuție din compartimentul motor (releu ștergător 1) |
| Lampă ceață spate | 10А Releu lampă ceață spate |
| DRL | 10A Releu lumini de rulare diurne (DRL) |
| Modul 6 | 10А Modul încălzitor scaun șofer/pasager, modul încălzitor scaun spate stânga/dreapta, releu geamuri electrice, încălzitor duze lavetă parbriz, releu încălzitor parbriz dreapta/stânga |
| Lavetă | 15А Comutator multifuncțional |
| Modul 7 | 10А Unitatea de control a echipamentului caroseriei (BCM) |
| Plafonieră | 10А Lampă iluminare portbagaj (5DR), plafonieră iluminare portbagaj (4DR), modul de control al sistemului de climatizare, bord instrumente, lampă iluminare locală, plafonieră centrală iluminare habitaclu, unitatea de control a echipamentului caroseriei (BCM), modul centuri de siguranță și iluminare (SLM), conector linie de transmitere date, releu plafonieră |
| Audio | 20А Sistem audio, unitate audio-video principală cu navigație |
| Blocare uși | 20А Releu blocare/deblocare uși, releu deblocare ușă portbagaj |
| Brake Switch | 10A Releu blocare/deblocare uși, releu deblocare ușă portbagaj |
| Încălzire oglinzi | 10А Oglindă retrovizoare exterioară partea șoferului/pasagerului față, UCE climatizare |
| Modul 5 | 10А Unitatea de control a echipamentului caroseriei (BCM), modul centuri de siguranță și iluminare (SLM), UCE cheie electronică |
| Climatizare 1 | Modul de control al sistemului de climatizare, cutia de distribuție din compartimentul motor (releu ventilator climatizare) |
| Motor T1 | 15А Comutator game, indicator poziție manetă selector cutie viteze automată, întrerupător lumini stop, cutia de distribuție din compartimentul motor (siguranță – lampă marșarier) |
| Dimensiune spate RH | 7,5A Far față dreapta, lumini de rulare diurne partea dreaptă (DRL), ILL (+), lampă combinată spate dreapta (intr./ieș.) |
| ABS 3 | 10A Modul de control al sistemului electronic de stabilitate dinamică (ESC) |
| Modul 3 | 10А Unitatea de control a echipamentului caroseriei (BCM), comutator din panoul frontal |
| Încălzire volan | 15А Spirala de încălzire sub volan |
| Încălzire scaun față FRT | 20A Modul încălzitor scaun șofer/pasager |
| Geam electric stânga | 25А Unitate geam electric ușă șofer cu protecție la prindere |
| Încălzire scaun spate RR | 20A Modul încălzitor scaun spate stânga/dreapta |
| Dimensiune spate LH | 7,5A Far față stânga, lumini de rulare diurne partea stângă (DRL), lampă iluminare plăcuță înmatriculare stânga/dreapta, lampă combinată spate stânga (intr./ieș.) |
| Spare 3 | 10A Rezervă |
| Modul 2 | 10А Modul încălzitor scaun șofer/pasager, spirală sub volan, modul încălzitor scaun spate stânga/dreapta, unitate de apel de urgență, sistem audio, unitate audio-video principală cu navigație, indicator poziție manetă selector cutie viteze automată, acționare reglare înclinare faruri stânga/dreapta, modul de control al sistemului de climatizare, bord instrumente |
| Modul 1 | 10А Unitatea de control a echipamentului caroseriei (BCM), modul centuri de siguranță și iluminare (SLM) |
| Tampoane aer | 10А Unitatea de control a echipamentului caroseriei (BCM), modul centuri de siguranță și iluminare (SLM) |
| Geam electric dreapta RH | 25А Comutator principal geamuri electrice, comutator geam electric pasager |
| Geam electric stânga LH | 25A Comutator principal geamuri electrice |
| Pornire | 10А În prezența imobilizatorului și a cheii electronice ECM (modul control motor)/ PCM (modul combinat control motor și cutie viteze), cutia de distribuție din compartimentul motor (releu demaror). În prezența imobilizatorului și a cheii electronice: comutator game cutie viteze |
| UCE 4 | 10А ECM (modul control motor)/ PCM (modul combinat control motor și cutie viteze), UCE cheie electronică, modul imobilizator |
| Cluster | 10A Bord instrumente |
| IND AIR BAG | 7,5A Indicator tampoane aer și bord instrumente |
| MDPS 2 | 7,5A Unitate servodirecție electrică (MDPS) |
Pentru brichetă sunt responsabile siguranțele desemnate ca Power Outlet de 20A.
Pe partea din spate a cutiei pot fi montate relee separate nedemontabile: releu avarie, releu geamuri electrice, încuietoare centralizată etc.
Cutia sub capotă
Sub capotă pot fi amplasate 2 cutii cu siguranțe fuzibile și relee.

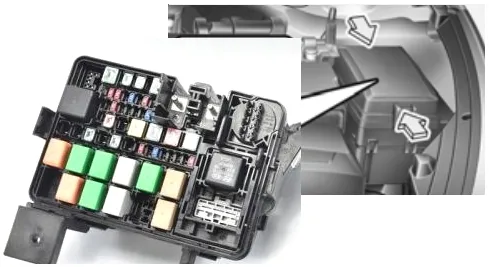

Cutia principală
Se află în partea stângă a compartimentului motor.
Publicitate
Schema
Destinația siguranțelor
| 1 MDPS 1 | 80A Unitate servodirecție electrică (MDPS) |
| 2 Generator (ALT) | 125/150A Siguranțe – Baterie1, Baterie2, Contact2, Încălzitor filtru combustibil, Ventilator răcire, ECU1, TCU2, Faza scurtă faruri, Pompă combustibil, Claxon, ECU3, Climatizare, Baterie3, Contact1, Priza de alimentare1 |
| 3 Încălzire lunetă | 40A Cutia de distribuție din bord (releu încălzire lunetă) |
| 4 ABS 1 (ABS) | 40A Modul de control al sistemului electronic de stabilitate dinamică (ESC) |
| 5 ABS 2 (ABS) | 40A Modul de control al sistemului electronic de stabilitate dinamică (ESC) |
| 6 Ventilator | 40A Releu ventilator climatizare |
| 7 Ștergător | 10A Motor electric ștergător parbriz, comutator multifuncțional, releu ștergător |
| 8 UCE 2 (E2) | 10A Conector de conexiune |
| 9 Far dreapta fază scurtă (RH) | 10A Faza scurtă, far dreapta |
| 10 Far stânga fază scurtă (LH) | 10A Faza scurtă, far stânga |
| 11 Far dreapta fază lungă (RH) | 10A Faza lungă, far dreapta |
| 12 Far stânga fază lungă (LH) | 10A Faza lungă, far stânga |
| 13 Bobină de inducție (IGN COIL) | 20A Bobine de inducție nr. 1-4, condensator |
| 14 Injector (INJECTOR) | 15A ECM (modul control motor)/PCM (modul combinat control motor și cutie viteze), UCE cheie electronică, injectoare nr.1-4 |
| 15 Lămpi marșarier (B/UP Lamp) | 10A Întrerupător lampă marșarier |
| 16 Baterie 1 | 40A Cutia de distribuție din bord (siguranțe – lampă ceață spate, DRL, plafonieră, sistem audio, blocare uși, senzor poziție pedală frână) |
| 17 Baterie 2 | 50A Cutia de distribuție din bord (siguranțe – geam electric ușă stânga cu protecție la prindere, încălzire scaun spate, releu geam electric) |
| 18 Contact 2 (IG2) | 40A Întrerupător de contact, cutia de distribuție PDM (releu IG2), releu demaror |
| 19 Ventilator răcire | 40A Releu nr.2 ventilator răcire, releu nr.1 ventilator răcire |
| 20 UCE 1 (E1) | 30A Releu principal |
| 21 BUT 2 (T2) | 20A PCM (modul combinat control motor și cutie viteze) |
| 22 Far stânga fază scurtă | 20A Releu fază scurtă și lungă faruri |
| 23 Pompă combustibil (FUEL PUMP) | 15A Releu pompă combustibil |
| 24 Claxon | 10A Releu claxon |
| 25 UCE 3 (E3) | 15A ECM (modul control motor)/PCM (modul combinat control motor și cutie viteze) |
| 26 Climatizare (A/C) | 10A Releu climatizare |
| 27 Baterie 3 | 40A Cutia de distribuție din bord (siguranțe – Lampă stop, cheie electronică, unitate de apel de urgență, semnalizator, far ceață față, imobilizator, releu lampă dimensiune spate) |
| 28 Contact 1 (IG1) | 30A Întrerupător de contact, cutia relee PDM (releu IG1, releu ACC) |
| 29 Priza de alimentare 1 (Power Outlet) | 40A Cutia de distribuție din bord (releu priză de alimentare) |
| 30 Telematică (TELEMATICS) | 10A Dispozitiv de monitorizare |
Denumirea releelor
Publicitate
- Releu principal
- Releu demaror
- Releu pompă combustibil
- Releu nr.2 ștergător
- Releu fază lungă faruri
- Releu nr.2 ventilator răcire
- Releu climatizare
- Releu ventilator climatizare
- Releu nr.1 ventilator răcire
- Releu nr.1 ștergător
- Releu faruri
- Releu claxon
Tabel
Cutia suplimentară
Schema
Aici pot fi siguranțe și relee responsabile pentru încălzire.
Pe borna pozitivă a bateriei este montată o siguranță separată de mare putere sub formă de inserție fuzibilă.
