Kia Ceed 2 bezpieczniki i przekaźniki

kia ceed 2

Kia Ceed 2 generacji była produkowana w latach 2012, 2013, 2014, 2015, 2016, 2017 i 2018 w wersjach nadwoziowych kombi (ceed sw) i hatchback. W tym czasie Kia Ceed 2 przeszła face lifting. W tym artykule znajdziesz informacje z opisem bezpieczników i przekaźników Kia Ceed 2 wraz ze schematami skrzynek i zdjęciami. Wskażemy bezpiecznik odpowiedzialny za zapalniczkę.

Przeznaczenie bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji. Porównaj opis ze schematami na odwrocie osłony zabezpieczającej.

Spis treści

Skrzynka w kabinie pasażerskiej

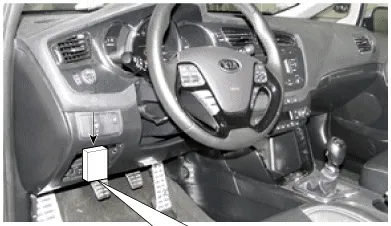

Znajduje się w dolnej części deski rozdzielczej, za osłoną zabezpieczającą.

Skrzynka w panelu przyrządów Kia Ceed 2

Reklama

Oznaczenie na osłonie

Schemat skrzynki na osłonie w kabinie

Zdjęcie – schemat

Zdjęcie - schemat skrzynki w kabinie

Opis

1 30A Elektryczna regulacja fotela kierowcy – P/SEAT DRV
2 25A Spryskiwacze reflektorów – H/LP WASHER
3 25A Elektryczne szyby (strona prawa) – P/WDWRH
4 10A Elektryczny zamek drzwi klapy bagażnika – T/GATE OPEN
5 25A Elektryczne szyby (strona lewa) – P/WDWLH
6 20A Centralny zamek – DR LOCK
7 20A Zapasowy – SPARE
8 20A Zapalniczka, tylne gniazdo elektryczne – POWER OUTLET 2
9 20A Elektryczna regulacja fotela kierowcy – P/SEAT ASS
10 15A Wycieraczka szyby drzwi klapy bagażnika – RR WIPER
11 7,5A System automatycznego włączania świateł, blokada dźwigni automatycznej skrzyni biegów, wyłącznik świateł awaryjnych – MODULE 3
12 15A Podgrzewanie przednich foteli – S/HEATER FRT
13 10A System audio, zegar, system bezkluczykowego dostępu do pojazdu, moduł sterowania nadwoziem (BCM), elektryczna regulacja lusterek zewnętrznych – ACC
14 7,5A Klimatyzacja – A/CON
15 7,5A Spryskiwacze reflektorów, czujnik deszczu, moduł sterowania nadwoziem (BCM), system automatycznego przyciemniania lusterek, elektryczny napęd dachu przesuwnego, system bezkluczykowego dostępu do pojazdu, podgrzewanie przednich foteli – IG2
16 10A Podgrzewanie lusterek zewnętrznych, klimatyzacja – HTD MIRR
17 7,5A Oświetlenie wnętrza – INTERIOR LAMP
18 7,5A System bezkluczykowego dostępu do pojazdu, przycisk uruchamiania i zatrzymywania silnika – PDM2
19 7,5A Alarm antywłamaniowy – B/HORN
20 20A Elektryczny napęd dachu przesuwnego – SUNROOF
21 10A Elektryczny hamulec postojowy, elektryczny korektor świateł, klimatyzacja, system wspomagania parkowania, reflektory, wskaźnik położenia dźwigni automatycznej skrzyni biegów, podświetlenie wyłączników panelu przyrządów, podgrzewanie przednich foteli – MODULE 2
22 15A Podgrzewanie kierownicy – HTDSTRG
23 20A Skrzynka bezpieczników i przekaźników w komorze silnika – IG1
24 25A Wycieraczka przedniej szyby, czujnik deszczu – WIPER
25 7,5A Immobilizer – MEMORY 2
26 7,5A Elektryczna regulacja lusterek zewnętrznych, centralny zamek, zestaw wskaźników, klimatyzacja, system kontroli ciśnienia w oponach, system wspomagania parkowania, podświetlenie stacyjki, moduł sterowania nadwoziem (BCM) – MEMORY 1
27 10A System bezkluczykowego dostępu do pojazdu, światła stop – BRAKE SWITCH
28 7,5A Zestaw wskaźników, zegar – CLUSTER
29 7,5A Elektryczne wspomaganie układu kierowniczego – POWER STEERING
30 7,5A Rezerwa – SPARE
31 7,5A Rozrusznik, wyłącznik zapłonu, czujnik położenia dźwigni automatycznej skrzyni biegów, moduł sterowania automatyczną skrzynią biegów – START
32 15A System audio, zegar – MULTI MEDIA
33 10A Rezerwa – SPARE
34 25A System bezkluczykowego dostępu do pojazdu – PDM 1
35 15A Przednie gniazdo elektryczne – P/OUTLET 1
36 7,5A Zestaw wskaźników – A/BAG IND
37 10A Moduł sterowania nadwoziem (BCM), system kontroli ciśnienia w oponach, dźwignia automatycznej skrzyni biegów, system audio, system automatycznego sterowania światłami, system ostrzegania o opuszczeniu pasa ruchu – MODULE 1
38 15A System pasywny bezpieczeństwa SRS – A/BAG

Za zapalniczkę odpowiada bezpiecznik 8 o natężeniu 20A.

Skrzynki pod maską

Skrzynka główna

Główna skrzynka bezpieczników i przekaźników znajduje się w lewej części przestrzeni pod maską.

Reklama

Skrzynka pod maską 1

Przykład lokalizacji

Zdjęcie - przykład skrzynki pod maską Kia Ceed 2

Schemat z osłony skrzynki

Przykład schematu z osłony skrzynki

Zdjęcie – schemat

Zdjęcie schemat skrzynki pod maską wariant 2

Oznaczenie bezpieczników

Reklama

1 25A Rezerwa – SPARE
2 7,5A Rezerwa – SPARE
3 10A Światła cofania – B/UPLP
4 15A Elektroniczny moduł sterowania silnikiem, immobilizer, system bezkluczykowego dostępu do pojazdu – ECU4
5 10A System ABS, system ESC – ABS3
6 15A Elektroniczny moduł sterowania automatyczną skrzynią biegów, światła stop – TCU2
7 10A Rezerwa – SPARE
8 15A Rezerwa – SPARE
9 20A Rezerwa – SPARE
10 15A Pompa paliwowa – F/PUMP
11 15A Elektroniczny moduł sterowania silnikiem – ECU3
12 15A Klaksony – HORN
13 10A Pompa paliwowa – INJECTOR
14 10A Elektroniczny moduł sterowania silnikiem – ECU2
15 20A Cewki zapłonowe – IGN COIL
16 10A Rozrusznik, system zmiany faz rozrządu – ECU9
17 20A Elektroniczny moduł sterowania silnikiem – ECU1
18 10A Czujniki tlenu, system zmiany długości kanałów dolotowych, zawór odpowietrzania kanistra – ECU8
19 15F Podgrzewanie przedniej szyby – DEICER
20 15A Światła stop, system wspomagania ruszania pod górę – STOP LAMP
21 20A Elektroniczny moduł sterowania silnikiem – TCU1
22 40A Elektroniczny moduł sterowania automatyczną skrzynią biegów – DCT1
23 40A Bezpieczniki nr 10-18 – EMS
24 50A Skrzynka bezpieczników w kabinie – B+3
25 50A Elektryczny wentylator nagrzewnicy – BLOWER
26 10A Klimatyzacja – A/CON
27 10A Czujnik deszczu – WIPER FRT
28 40A Podgrzewanie tylnej szyby – RRHTD
29 40A Wyłącznik zapłonu, skrzynka bezpieczników w kabinie – IG1
30 40A Elektroniczny moduł sterowania automatyczną skrzynią biegów – DCT2
31 30A Elektryczny hamulec postojowy – EPB1
32 30A Elektryczny hamulec postojowy – EPB1
33 40A Elektryczny wentylator chłodnicy układu chłodzenia – C/FAN

Przeznaczenie przekaźników

R1 Przekaźnik elektrycznego wentylatora chłodnicy układu chłodzenia (mała prędkość) – LO
R2 Przekaźnik elektrycznego wentylatora chłodnicy układu chłodzenia (duża prędkość) – HI
R3 Przekaźnik systemu ostrzegania o awaryjnym hamowaniu – ESS
R4 Przekaźnik elektrycznego wentylatora nagrzewnicy – BLOWER
R5 Przekaźnik podgrzewania tylnej szyby – RR HTD
R6 Przekaźnik układu zapłonowego – IG2
R7 Przekaźnik wycieraczek – WIPER
R8 Przekaźnik układu zapłonowego – IG1
R9 Przekaźnik rozrusznika – START
R10 Przekaźnik wyłącznika zapłonu – ACC
R11 Przekaźnik dodatkowej nagrzewnicy – PTC
R12 Przekaźnik systemu wspomagania ruszania pod górę – H/LP LO

Skrzynka bezpieczników głównych

Znajduje się wewnątrz skrzynki głównej.

Schemat

Skrzynka wkładek topikowych

Reklama

Rozszyfrowanie

  1. 80A Elektryczne wspomaganie układu kierowniczego
  2. 60A Skrzynka montażowa w kabinie, lewy reflektor, lampy oświetlenia skrętu, światła do jazdy dziennej
  3. 40A System ABS, system ESC
  4. 40A System ABS, system ESC, gniazdo diagnostyczne
  5. 40A Wyłącznik zapłonu, rozrusznik
  6. 40A Nie używane
  7. 60A Dodatkowa nagrzewnica
  8. 50A Skrzynka montażowa w kabinie, prawy reflektor, światła przeciwmgłowe, tylne światła

Skrzynka dodatkowa

Instalowana głównie w silnikach wysokoprężnych.

Schemat skrzynki dodatkowej

  • A: PTC (benzyna) / przekaźnik podgrzewacza paliwa (diesel)
  • B: Przekaźnik świec żarowych
  • C: Przekaźnik PTC3
  • D: Przekaźnik PTC2
  • E: Przekaźnik PTC1

Bezpiecznik główny

Główny bezpiecznik wielokrotny znajduje się na dodatnim zacisku akumulatora.

Główny bezpiecznik zasilania

Obok mogą znajdować się dodatkowe bezpieczniki zasilania w postaci wkładek topikowych o dużej mocy.

Skrzynka na osłonie akumulatora

Posiadasz inną generację Kia Ceed? Zapoznaj się z opisem dla 1-szej lub 3-ciej generacji.
