Mitsubishi Mirage se produce din 1978 până în prezent. În acest articol vom prezenta descrierea siguranțelor și releelor pentru Mitsubishi Mirage generațiile 4 și 5, produse în anii 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 și 2003. Vom evidenția siguranța brichetei.
Configurația blocurilor și atribuirea elementelor acestora depind de anul de fabricație, nivelul de echipare electrică și regiunea de livrare.
Cuprins
Blocul din habitaclu
Acesta se află în habitaclul Mitsubishi Mirage sub bord, pe partea stângă, pentru mașinile cu volan pe stânga.
Și pe partea dreaptă, pentru mașinile cu volan pe dreapta.
Varianta 1
Exemplu
Pentru mașinile cu volan pe stânga
Schema
Descriere
| 1 | 20A Motorul ventilatorului de încălzire |
| 2 | 10A Luminile de mers înapoi și unitatea de comandă SRS |
| 3 | 10A Tabloul de bord și soneria de avertizare la iluminare aprinsă |
| 4 | 15A Bricheta și sistemul de comandă a oglinzilor retrovizoare laterale |
| 5 | 10A Ceas, radio sau casetofon |
| 6 | 15A Luminile de stop |
| 7 | 10A Unitatea de comandă SRS și releul întrerupător pentru semnalizatoare și avarii |
| 8 | 15A Unitatea de comandă a închiderii centralizate a portierelor |
| 9 | 10A Claxon |
| 10 | 15A Motorul pompei de spălare și ștergătoarelor |
| 11 | Rezervă |
| 12 | Rezervă |
| 13 | 20A Unitatea de comandă a acționării electrice a trapii de plafon |
| 14 | 10A Iluminarea habitaclului și a compartimentului de bagaje, ceas, radio sau casetofon, tabloul de bord, unitatea de comandă a închiderii centralizate a portierelor, unitatea de comandă a motorului, unitatea de comandă a transmisiei automate |
| 15 | 10A Releul motorului ventilatorului de încălzire, releul încălzitorului lunetei, releul acționării electrice a geamurilor, releul pompei de spălare a farurilor, unitatea de comandă a acționării electrice a trapii de plafon, unitatea de comandă a sistemului de climatizare, releul de putere ABS, releul electrovanelor ABS (2WD), releul nr.1 sistem DRL, unitatea de comandă sistem DRL |
| 16 | 20A Încălzitoarele scaunelor |
| 17 | 10A Tabloul de bord (modele cu 4A/T), unitatea de comandă a transmisiei automate |
Pentru brichetă răspunde siguranța numărul 4 de 15A
Pentru mașinile cu volan pe dreapta
Schema
Atribuirea
| 1 | Rezervă |
| 2 | Rezervă |
| 3 | 10A Releul motorului ventilatorului de încălzire, releul încălzitorului lunetei, releul acționării electrice a geamurilor, unitatea de comandă a acționării electrice a trapii de plafon, unitatea de comandă a sistemului de climatizare, releul de putere ABS, releul electrovanelor ABS (2WD), releul nr.1 pentru fară/ceață a farurilor |
| 4 | 10A Ceas, radio sau casetofon |
| 5 | 15A Bricheta și sistemul de comandă a oglinzilor retrovizoare laterale |
| 6 | 20A Unitatea de comandă a închiderii centralizate a portierelor |
| 7 | 10A Tabloul de bord (modele cu 4A/T), unitatea de comandă a transmisiei automate |
| 8 | Rezervă |
| 9 | 20A Motorul pompei de spălare și ștergătoarelor |
| 10 | 10A Claxon |
| 11 | 10A Tabloul de bord și soneria de avertizare la iluminare aprinsă |
| 12 | 10A Releul întrerupător pentru semnalizatoare și avarii |
| 13 | Rezervă |
| 14 | Rezervă |
| 15 | 20A Unitatea de comandă a acționării electrice a trapii de plafon |
| 16 | 25A Motorul ventilatorului de încălzire |
| 17 | 15A Luminile de stop |
| 18 | 10A Luminile de mers înapoi și unitatea de comandă SRS |
| 19 | 10A Iluminarea habitaclului și a compartimentului de bagaje, ceas, radio sau casetofon, tabloul de bord, unitatea de comandă a închiderii centralizate a portierelor, unitatea de comandă a motorului, unitatea de comandă a transmisiei automate |
Pentru brichetă răspunde siguranța numărul 5 de 15A
Varianta 2
Foto – exemplu
Schema de pe capac
Schema
Descifrarea siguranțelor
| 1 | 10A Releu |
| 2 | 15A Bricheta |
| 3 | 10A Semnalizatoare |
| 4 | 25A Încălzire |
| 5 | 25A Încălzitorul lunetei |
| 6 | 20A Ștergătoare |
| 7 | 10A Lămpi de mers înapoi |
| 8 | 20A Închidere centralizată |
| 9 | 10A Tabloul de bord |
| 10 | 10A Încălzire scaune |
| 11 | 20A Trapă |
| 12 | De rezervă |
Pentru brichetă răspunde siguranța numărul 2 de 15A.
Relee
- Releul încălzirii
- Releul încălzitorului lunetei
- Releul avariilor și semnalizatoarelor
Bloc de relee suplimentar
Poate fi instalat lângă blocul de siguranțe sau separat se montează unul sau mai multe elemente:
- Releul acționării electrice a geamurilor
- Releul încălzitorului lunetei
- Unitatea de comandă a închiderii centralizate a portierelor
- Releul farurilor de ceață
Blocurile sub capotă
Varianta 1
Blocul principal
Se află în partea stângă a compartimentului motor, lângă baterie.
Exemplu de schemă de pe capacul blocului
Schema
Descifrarea
| 1 | 10A ABS |
| 2 | 10A Fară |
| 3 | 10A Luminile de poziție spate |
| 4 | 10A Luminile de poziție spate |
| 5 | 10A Avarii |
| 6 | 20A Încălzitorul lunetei |
| 7 | 30A Ridicătoare de geamuri |
| 8 | 40A Sistemul de pornire |
| 9 | 40A Aprindere, injecție |
| 10 | 30A Ventilatorul radiatorului |
| 11 | 30A Ceață |
| 12 | 20A Sistemul de comandă a motorului |
| 13 | 80A Alternator |
| A | Releul pozițiilor |
| B | Releul farurilor |
| C | Releul ventilatorului radiatorului |
| D | Releul demarorului |
| E | Releul sistemului de pornire, alternator |
Blocul de pe baterie
Este amplasat pe borna pozitivă a bateriei.
Denumirea
- 16 – 60A Sistemul antiblocare a roților (ABS)
- 17 – 20A Farurile de ceață
- 18 – 80A Bujii de incandescență
Elemente suplimentare
Lângă blocul principal se montează un bloc suplimentar.
Schema
Descriere
- 14 – 25A Electrov ventilator condensator
- 15 – 10A Compresorul climatizării
- J – rezervă
- F – Releul compresorului climatizării
- G – Releul electroventilatorului condensator

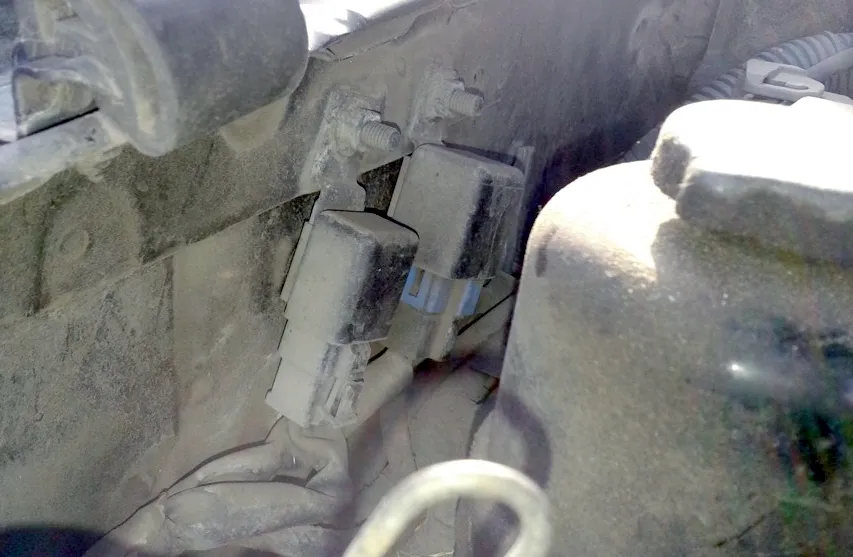

De asemenea, în partea dreaptă a spațiului sub capotă este posibilă instalarea unor relee.
Atribuirea
- releul claxonului
- releul ABS
Varianta 2
Blocul principal
Se află pe partea stângă lângă baterie.
Schema de pe capacul blocului
Denumirea
| 1 | 15A Stop |
| 2 | 10A Avarii |
| 3 | 15A Lămpi antifurt |
| 4 | 10A Lumini de poziție |
| 5 | 10A Lumini de poziție |
| 6 | 10A Climatizare |
| 7 | 10A Fară a farurilor |
| 8 | 10A Claxon |
| 9 | 10A Radio |
| 10 | 10A Lămpi de iluminare habitaclu |
| 11 | 20A Diagnostic motor |
| 12 | 30A Ridicătoare electrice de geamuri |
| 13 | 30A Ventilatorul radiatorului sistemului de răcire |
| 14 | 40A Farurile de drum |
| 15 | 30A Contact |
| 16 | 60A Siguranță |
| 17 | 25A Climatizare |
| 18 | 100A Alternator |
Bloc suplimentar
Aici se află siguranțele și releele care răspund de sistemul de climatizare și încălzire.
